Из книги III

Показав выше некоторые из плоских фигур, я намереваюсь далее рассказать частично о телесных вещах[58]. Сначала я хочу вывести их из плоских фигур следующим образом.

Я беру прежде всего круглую поверхность abсd с центром а и поднимаю ее вверх, насколько я захочу, тогда из этого получится круглая колонна…[59]

Поскольку я начал раньше говорить о колоннах, я хочу написать об этом еще немного. Колонны могут быть сделаны весьма различных видов, и прочность их должна соответствовать тому, что они должны нести. Некоторые делают колонны с подножием и главою, другие же делают столбы, торчащие прямо из пола. Наверху же их разделяют на части соответственно аркам сводов или делают столб гладким и спускают на него лишенные украшения арки, причем иногда получается, что стержни, желобки и другие взаимно противоположные вещи перекрещиваются друг с другом[60]. Тот, кто делает это правильно, может достигнуть необычного и сильного впечатления, как хорошо известно искусным строителям. В подобных столбах могут быть применены различные сочетания желобков, стержней, полочек, выступающих и западающих углов[61]. Но все эти вещи должны быть тщательно вычерчены в плане и затем построены в соответствии с ним. Можно поставить друг против друга четыре столба одинаковой величины, каждый из которых имеет в плане свой особый узор. Когда они воздвигнуты и части столбов смыкаются в свод, это выглядит удивительно. Кто же предпочитает одинаковые вещи, пусть следует своему вкусу. Но поскольку многие, имея достаток, питают большую любовь к редкостным чередованиям в сводах, я хочу начертить ниже одно или два, чтобы те, кому они понравятся, могли ими воспользоваться. Кроме того, я сделаю или начерчу некоторые планы для столбов, а также несколько выступающих карнизов, которые применяются внизу столбов, над полом и бывают высокими или низкими[62]. В этих вещах пусть каждый сам обращает внимание на правильность пропорций, ибо, если бы надо было описать все эти вещи подряд, книжечка стала бы слишком длинной. Планы же, вычерчиваемые простыми штрихами, следует с самого начала выполнять в правильных размерах, как показывают нарисованные далее карнизы. Можно также применять в столбах сочетания всякого рода углов и украшать их как угодно.

Образование формы колонны

Сечения пилонов и их формы

Если речь идет о целом строении или его частях, я думаю, ни для одного прославленного строителя или ремесленника не секрет, как искусно и умело написал в своих книгах о прочности, назначении и украшении зданий древний римлянин Витрувий, почему и надлежит следовать ему прежде других и использовать его учение[63].

Намереваясь теперь показать молодым собратьям построение одной‑двух колонн, чтобы они упражнялись в этом, я принимаю во внимание особенности немецкого характера. Ибо обычно все, кто желает выстроить что‑либо новое, хотели бы иметь для этого также новую, до сих пор нигде не виданную форму. Поэтому я хочу сделать нечто новое, из чего каждый пусть возьмет по своему желанию то, что ему понравится.

Я хочу также показать, как могут быть сделаны украшения на гладких и круглых частях и где можно употреблять их больше или меньше. Эти украшения помещаются на прямых, круглых или кривых частях. Сделай прежде всего колонну, высота которой содержит восемь с половиною раз ее толщину в нижней части над полочкой. Полочку же сделай на одну восьмую часть шире колонны и в одну восьмую толщины колонны высотою. И сделай колонну вверху на одну восьмую часть тоньше, чем внизу. Но сделай ее полочку и кольцо[64]выступающими настолько, какова толщина колонны внизу над нижней полочкой. Когда колонна сделана и внизу вычерчен ее круглый план из центра а, сделай тогда на ней какие‑нибудь красивые завитки. Для этого воспользуйся вышеописанной винтовой линией первой книжечки[65]и проведи ее сначала простым ходом или двойным – друг против друга[66]; и на колонне может быть сделано рядом по меньшей мере восемь таких ходов. Размести их в нижнем плане на окружности на одинаковом расстоянии друг от друга и перенеси на колонну снизу наверх. Если же они идут по двое друг против друга, то из восьми точек должны быть проведены шестнадцать линий. Такие завитки могут быть продолжены на всю колонну или оставлены только внизу в одной ее трети. Эти завитки бывают различными, и здесь можно тоже многое придумать. Так, завитки могут быть частыми или редкими, можно также сделать их внизу вначале гуще, а чем дальше в высоту, тем более вытягивать их в длину при помощи фигур треугольника abc из рисунка 16 первой книжечки[67].

Все подобные вещи ты можешь применять как в пузатых, так и в ровных колоннах, одинаковой толщины или утончающихся кверху и утолщающихся книзу, надо только делить их соответствующим образом…[68]

Я описываю эти вещи не для того, чтобы их обязательно делали такими, но чтобы можно было что‑нибудь взять отсюда и каждый мог бы надеяться найти нечто новое и неизвестное. Ибо в подобных случаях не одна только вещь бывает хороша, но хороши могут быть разные вещи, если уметь их сделать. Поэтому следует искать подобно тому, как искали некогда и находили хорошие вещи прославленный Витрувий и другие. Не следует думать, что невозможно найти ничего другого, столь же хорошего, и особенно в тех вещах, о которых нельзя сказать, что они сделаны наилучшим образом…[69]

Построение и украшение колонны

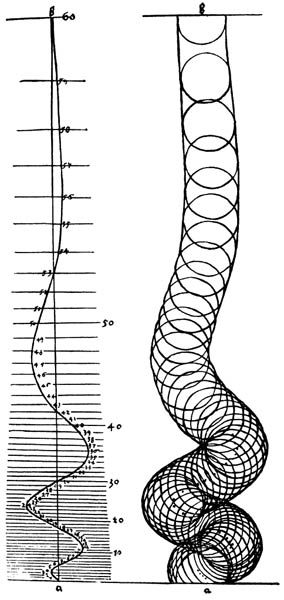

Затем я хочу научить, как сделать другую круглую колонну; она должна быть изогнута и искривлена особым образом, и ее можно использовать в качестве украшения или для памятника и поставить на нее статую…[70]

Часто случается, что когда завоевывают в битве местность, то там, где была одержана победа над врагом, воздвигают мемориальное сооружение или колонну в память о том, что за люди были те, которых победили. Если это были могущественные люди, можно сделать и воздвигнуть колонну из захваченного у них снаряжения.

Положи сначала на холм квадратный камень со стороною в двадцать восемь футов и высотою в девять футов над поверхностью земли, который сможет выдержать все, что будет положено сверху. И положи на каждый угол по пушечному ядру высотою в полтора фута. И сделай посередине этого камня четыре ступени в три фута высотою. Нижнюю ступень сделай высотою в один фут с четвертью, после чего раздели аккуратно три другие таким образом, чтобы верхняя была самой низкой и чтобы две средние ступени делились пропорционально, как было показано выше, в конце первой книжечки о линиях. И сделай сторону нижней ступени равной двадцати четырем футам, сторону же верхней ступени сделай в двадцать один фут длиною и поставь на каждом углу пороховую бочку в три с половиной фута высотою и в два фута в объеме, углы же ступеней срежь косыми линиями. Затем помести стоймя в середине лестницы продолговатый камень в двенадцать футов высотою и в восемь футов шириною. И выдвинь верхний карниз [камня] на три четверти фута, толщину же его сделай равной его выступу. Сделай затем из верхней четверти карниза полочку и сделай еще одну полочку в нижней четверти, между верхней полочкой и концом карниза, и пусть она выступает настолько, какова ее высота, тогда она будет выступать меньше, чем верхняя. Затем нарисуй между двумя полочками извилистую линию таким образом, чтобы желобок приходился наверху, а выпуклость внизу. Нижнее же украшение камня[71]выдвинь на два фута с каждой стороны и сделай нижнюю плоскую полочку высотою в один фут. Затем проведи на стоячем камне поперечную линию на расстоянии одного фута над прямоугольной плоской полочкой и сделай из нижней трети полочку, отступающую от камня на один фут; из верхних же двух частей сделай желобок, конец которого возле камня сделай в конце второй трети расстояния между краями полочки и камня. Затем помести посередине этого камня метательную мортиру с ее лафетом, имеющую внизу ширину восемь футов. И сделай мортиру с ее лафетом высотою в десять футов и сделай ее ширину спереди у жерла пять футов благодаря украшениям и толщине стенок. В туловище же сделай ее в четыре с половиной фута, однако кольца и украшения должны выходить за эти размеры. А в пороховнице сделай ее шириною в три с четвертью фута. Затем поставь посередине на эту мортиру большую сильную пушку длиною в двадцать один фут и шириною в три фута сзади и в два фута спереди. Железо же, которое ее закрывает, должно иметь один фут высоты. И жерло пушки должно быть утолщенным, а украшения в передней и задней частях туловища пушки должны выходить за указанные размеры в правильных пропорциях, как хорошо умеют делать искусные мастера пушечного литья. Затем вставь в пушку ушком колокол в три фута шириною и в два фута высотою и положи на него накрест два продолговатых щита, и помести на щитах спиною друг к другу четыре доспеха так, чтобы их ножные части свешивались над щитами. Все это сделай высотою в четыре фута. Но плюмажи ты можешь вытянуть вверх над шлемами и в стороны на какую угодно высоту и ширину. И сделай каждый щит в шесть футов длиною, как это дальше все нарисовано. Но так как в работе все эти вещи будут большими, каждую из них надлежит особо украсить.

Построение изогнутой колонны

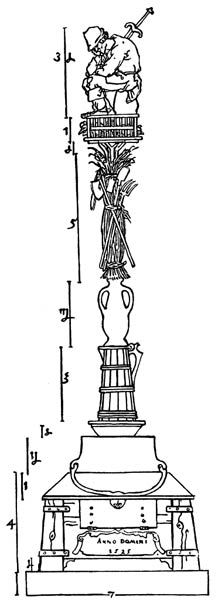

Кто хотел бы воздвигнуть «Победу» по случаю подавления восставших крестьян[72], тот может воспользоваться для этого такими вещами, как я сейчас научу. Прежде всего установи квадратный камень со стороною в десять футов и в четыре фута вышиною посередине квадратной плиты со стороною в двадцать футов и вышиною в один фут. И положи на первую ступень по четырем углам связанных коров, овец, свиней и т. п. На верхнем же квадратном камне помести в четырех углах четыре корзины с сыром, маслом, яйцами, луком и кореньями или что придет тебе в голову. Затем положи посередине этого камня другой квадратный камень со стороною в семь футов и в один фут высотою. Посередине этого камня установи закром для овса в четыре фута вышиною, с нижнею стороною в шесть с половиной футов длины, выше же, у замка, – в шесть футов, а наверху, у крышки, – в четыре фута. На него опрокинь котел шириною в три с половиною фута, а в основании только в три фута. Поставь посередине на дно котла сырную форму в полфута вышиною, шириною же вверху в два фута, а внизу не более чем в полтора и накрой ее несколько выступающей толстой тарелкой. Посреди тарелки поставь кадку для масла в три фута вышиною, шириною же внизу, у основания, в полтора фута, а вверху только в один; носик же, из которого льют, должен выступать. Посреди этой кадки для масла поставь молочный кувшин красивой формы в два с половиной фута вышиною, в один фут в объеме и в полфута наверху, основание же внизу сделай шире. В кувшин вставь четыре пары деревянных вил, которыми сгребают навоз, их сделай в пять с половиной футов высотою; обвяжи их вокруг снопом в пять футов высотою так, чтобы вилы торчали на полфута. И прикрепи к этому крестьянские орудия – мотыги, лопаты, кирки, навозные вилы, цепа и т. п. Затем поставь на вилы на самом верху куриную клетку, опрокинь на нее горшок из‑под сала и посади на него опечаленного крестьянина, пронзенного мечом, как я это здесь нарисовал.

Триумфальная колонна

Проект памятника крестьянину

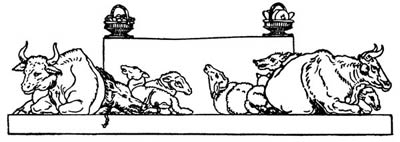

Проект памятника крестьянину (постамент)

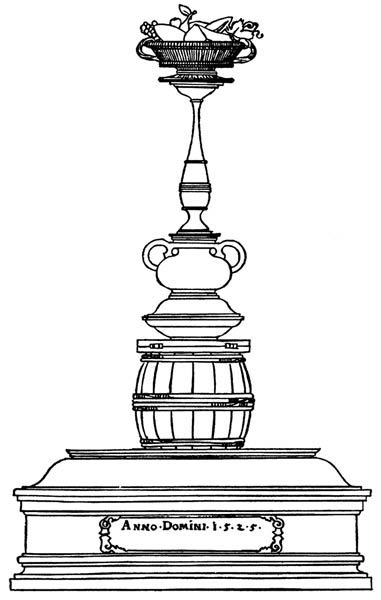

Также, кто захочет сделать памятник на могиле пьяницы, тот может воспользоваться следующим нарисованным здесь образцом. Сначала помести гробницу и сделай на ней эпитафию, в насмешливой форме восхваляющую чревоугодие. И поставь на гробницу стоймя пивную бочку и накрой ее сверху игральной доской, на нее же поставь две опрокинутые друг на друга миски со жратвой. Затем поставь на дно верхней миски широкую низкую пивную кружку с двумя ручками, накрой ее тарелкой и опрокинь на нее высокий перевернутой бокал для пива, на дно же бокала поставь корзинку с хлебом, сыром и маслом. Подобным же образом можно украсить погребение и различными другими вещами, сообразно жизни каждого. И я показал и нарисовал это ради необычности вместе с другими колоннами.

Надгробие пьяницы

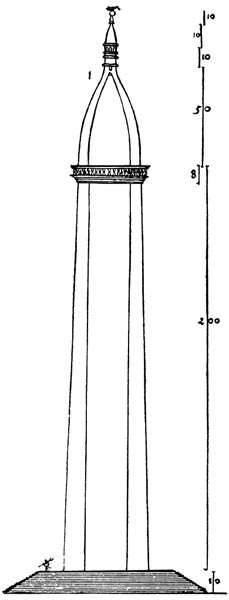

Поскольку я показал раньше кое‑что из удлиненных тел, я хочу научить теперь, как сделать круглую башню, только ее тело, без всяких украшений; кто же пожелает воздвигнуть такую башню, пусть украсит ее по своему вкусу. Башня эта должна быть поставлена в городе на самом высоком месте и посреди рыночной площади, чтобы с нее можно было обозревать весь город и чтобы чужестранцы могли во всех улочках определять направление по этой башне. Эта рыночная площадь должна быть столь велика, чтобы сторона ее квадрата достигала по меньшей мере пятисот футов. На этой площади поставь в середине круглую лестницу высотою в десять футов с восемнадцатью ступенями, каждая из которых имеет один фут в ширину, чтобы было легко подниматься. И диаметр или расстояние между краями нижней ступени, где лестница шире всего, сделай сто футов, тогда диаметр верхней ступени составит шестьдесят шесть футов[73]. Эта лестница служит для того, чтобы с нее можно было видеть, что делается на всей рыночной площади и что там продается. Затем поставь посередине этой лестницы башню. И сделай ее внизу шириною в сорок футов, включая стены, которые сделай внизу толщиною в десять футов, тогда внутри башни будет свободное пространство диаметром в двадцать футов. Затем возведи вверх стены таким образом, чтобы между ними сохранялось такое же пространство и они стояли бы внутри совершенно отвесно вплоть до обхода, который нужно сделать. Наверху же сделай толщину стен в пять футов, тогда снаружи стены пойдут кверху с наклоном и башня станет вверху на одну четверть же, чем внизу, как это и подобает, а к тому же будет и прочнее. И сделай башню от низа до основания крыши в двести футов высотою, тогда она будет в пять раз больше своей нижней ширины. Внутри же башни сделай вокруг кольцом по стенам отлогую винтовую лестницу до обхода таким образом, чтобы в случае надобности по ней можно было также подняться верхом. Для этой лестницы используй винтовую линию, которую я показал в фигуре 17 первой книжечки[74]. Затем сделай вокруг башни на высоте конца отвесной части стен узкий наружный обход, который будет вместе с карнизом и со всем прочим не выше восьми футов, и сделай его выступающим на три фута. Но верхний карниз ты можешь выдвинуть дальше. Затем возведи на стенах башни каменное покрытие и нарисуй его наружную форму с помощью линии фигуры 30 первой книжечки[75]; внутри же нарисуй линию циркулем, тогда крыша будет вверху тоньше, чем внизу. И сделай эту крышу в пятьдесят футов высотою до низа колокольни. Колоколенку же сделай в пять футов шириною и в десять высотою, и сделай верхнюю половину открытой, с карнизами, опирающимися на колонны, а крышу над нею сделай также в десять футов высотою, причем форма крыши будет обрисована снаружи двумя выпуклыми циркульными линиями. Затем сделай шест, шар и знамя, также в десять футов высотою. А жилище сторожа башни должно помещаться в крыше, чтобы он мог наблюдать и давать сигналы и указывать направление. Эта башня здесь нарисована…[76]

Городская башня

Нужно также, чтобы каменотесы, живописцы и столяры умели сделать на башнях или на каменных стенах обычные солнечные часы, поэтому я хочу рассказать дальше об этом столько, сколько нужно для неискушенного человека, и научить, как сделать малые часы на двенадцать часов…[77]

Часто случается, что на колоннах, башнях и высоких каменных стенах делают надписи, поэтому кто хочет сделать надпись на высокой башне так, чтобы буквы верхней строчки можно было видеть и читать так же легко, как и нижней, тот пусть сделает их вверху крупнее, чем внизу…[78]

Поскольку строители, а также живописцы и другие делают иногда надписи на высоких каменных стенах, необходимо, чтобы они научились правильно делать буквы. Поэтому я хочу немного показать это здесь, сначала латинский алфавит для надписей, а затем текстуру[79] – два шрифта, которые обычно употребляются для подобных вещей.

В первом случае сделай для каждой из латинских букв правильный квадрат, в который она вписана. Но когда ты рисуешь в этом квадрате букву, сделай ширину ее толстой ножки равной одной десятой части стороны квадрата, тонкий же штрих буквы сделай равным третьей части толстого. Так поступай со всеми буквами алфавита.

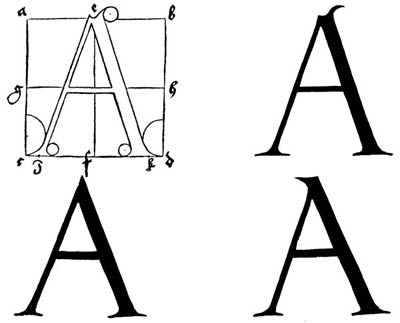

Построение буквы А латинского шрифта

Сделай сначала букву А следующим образом. Обозначь углы твоего квадрата буквами abсd; так поступай со всеми буквами. И раздели этот квадрат двумя перекрещивающимися линиями – отвесною еf и поперечною gh. Затем поставь внизу внутри возле точек с и d на расстоянии одной десятой стороны квадрата две точки I и k и проведи от точки I к вершине квадрата тонкий штрих буквы. Отсюда опусти теперь толстую ножку, и пусть обе ножки касаются наружными линиями точек I и k. Тогда в середине останется треугольник, точка же е окажется вверху посередине буквы. Затем соедини букву А чертой под линией gh, ширину же поперечного штриха сделай равной третьей части толстой ножки. Затем проведи циркулем наверху, позади толстой ножки, кружок, выступающий над квадратом, и очерти верхнюю часть буквы извилистой линией так, чтобы впадина приходилась против толстой ножки. И загни концы ножек буквы внизу в обе стороны так, чтобы они коснулись углов квадрата c и d. Сделай это, проведя циркулем кружок, радиус которого равен одной седьмой стороны квадрата. И сделай внизу внутри загиб ножек буквы равным двум третям толстой ножки. Сделай его с обеих сторон кружками, диаметр которых равен ширине толстой ножки…[80]

Буквы латинского шрифта

Старую текстуру писали некогда следующим образом, – правда, теперь ее делают иначе, что я потом тоже покажу; и хотя алфавит начинают писать с а, но я возьму здесь для начала i, потому что из нее могут быть сделаны почти все буквы, надо только что‑нибудь добавить или убрать.

Во‑первых, сделай i из правильных квадратов, поставив их три друг на друга. И раздели верхнюю сторону верхнего квадрата и нижнюю сторону нижнего квадрата каждую двумя точками на три равные части. Затем помести наискось, углом в переднюю точку стороны верхнего квадрата, другой такой же квадрат так, чтобы диагональ его стояла отвесно. Тогда косой квадрат будет выступать своими углами больше вперед, чем назад. Затем проведи от обеих сторон поставленных друг на друга квадратов линии к косому квадрату. После этого сделай внизу так же, как наверху, только помести [косой] квадрат его верхним углом в заднюю точку нижней стороны квадрата и проведи от обеих сторон стоящих отвесно квадратов линии вниз к смещенному квадрату. Тогда i готово. Затем нарисуй перышком маленький полумесяц.
