Диэлькометрические влагомеры

Слайд №38

Измерение влажности.Общие сведения об измерении влажности

Слайд №37

Влажность газов характеризуется абсолютной влажностью, относительной влажностью и температурой точки росы.

Абсолютная влажность газа равна массе водяного пара, содержащегося в единице объема парогазовой смеси, и равна плотности водяного пара.

Относительная влажность воздуха φ — это величина, характеризующая степень насыщения воздуха водяными парами.

Температура точки росы — это температура, до которой необходимо охладить влажный воздух, чтобы достичь насыщения водяного пара, сохраняя постоянным массовое содержание влаги в процессе охлаждения. Средства измерения влажности жидкостей и твердых тел называются влагомерами, а газов — гигрометрами.

В нефтегазовой промышленности наиболее распространенными влагомерами жидкостей являются диэлькометрические (емкостные) и сверхвысокочастотные (СВЧ) влагомеры, а для измерения влажности газов используются диэлькометрические, конденсационные гигрометры, психрометры и др.

Принцип действия диэлькометрических влагомеров основан на сильной зависимости диэлектрической проницаемости материалов от содержания в них влаги.

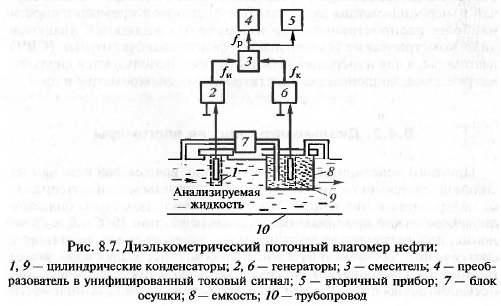

Во влагомерах, рассчитанных на небольшое влагосодержание (например, для товарной нефти), используют специальную дифференциальную схему, позволяющую исключить влияние сорта нефти на результат измерения (рис. 8.7). Влагомер содержит два цилиндрических конденсатора 1 и 9. Конденсатор 1 установлен в трубопроводе 10, по которому протекает анализируемая нефть, т. е.его емкость зависит от ее диэлектрической проницаемости, которая определяется как содержанием воды в нефти, так и ее сортом. Конденсатор 9 установлен в емкости 8, которая периодически заполняется нефтью, очищенной в блоке осушки 7 от воды и механических примесей. Его емкость будет определяться диэлектрической проницаемостью εно обезвоженной нефти, т. е. это значение зависит только от сорта нефти. Конденсаторы 1 и 9 включены в колебательные контуры генераторов 2 и 6,
