Прочность бетона

Усадка бетона и начальные напряжения

Бетон обладает свойством уменьшаться в объеме при твердении в обычной воздушной среде (усадка бетона) и увеличиваться в объеме при твердении в воде (набухание бетона). Бетоны, приготовленные на специальном цементе (расширяющемся или безусадочном-), не дают усадки. Усадка бетона, как показывают опыты, зависит от ряда причин: 1) количества и вида цемента — чем больше цемента на единицу объема бетона, тем больше усадка, при этом высокоактивные и глиноземистые цементы дают большую усадку: 2) количества воды — чем больше W/C, тем больше усадка; 3) крупности заполнителей — при мелкозернистых песках и пористом щебне усадка больше.

Обычно усадка бетона происходит наиболее интенсивно в начальный период твердения и в течение первого года, в дальнейшем она постепенно затухает. Скорость усадки зависит от влажности окружающей среды — чем меньше влажность, тем больше усадочные деформации и выше скорость их роста. Усадка бетона под нагрузкой при длительном сжатии ускоряется, а при длительном растяжении, наоборот, замедляется.

Усадке цементного камня в период твердения бетона препятствуют заполнители, которые становятся внутренними связями, вызывающими в цементном камне начальные растягивающие напряжения. По мере твердения геля образующиеся в нем кристаллические сростки становятся такого же рода связями. Неравномерное высыхание бетона приводит к неравномерной его усадке, что в свою очередь, ведет к возникновению начальных усадочных напряжений. Открытые, быстрее высыхающие поверхностные слои бетона испытывают растяжение, в то время как внутренние, более влажные зоны, препятствующие усадке поверхностных слоев,, оказываются сжатыми. Следствием таких начальных растягивающих напряжений являются усадочные трещины в бетоне.

Начальные напряжения, возникающие под влиянием усадки бетона, не учитывают непосредственно в расчете прочности железобетонных конструкций; их учитывают расчетными коэффициентами, охватывающими совокупность характеристик прочности, а также конструктивными мерами— армированием элементов. Уменьшить начальные усадочные напряжения в бетоне можно технологическими мерами — подбором состава, увлажнением среды при тепловой обработке твердеющего бетона, увлажнением поверхности бетона и др., а также конструктивными мерами — устройством усадочных швов в конструкциях.

Основы прочности.

Так как бетон представляет собой неоднородный материал, внешняя нагрузка создает в нем сложное напряженное состояние. В бетонном образце, подвергнутом сжатию, напряжения концентрируются на более жестких частицах, обладающих большим модулем упругости, вследствие чего по плоскостям соединения этих частиц возникают усилия, стремящиеся нарушить связь между частицами. В то же время в местах, ослабленных порами и пустотами, происходит концентрация напряжений. Из теории упругости известно, что вокруг отверстий в материале, подвергнутом сжатию, наблюдается концентрация сжимающих и растягивающих напряжений; последние действуют по площадкам, параллельным сжимающей силе (рис. 1.1, а). Поскольку в бетоне (того пор и пустот, растягивающие напряжения у одного Отверстия или поры накладываются на соседние. В результате в бетонном образце, подвергнутом осевому Сжатию, возникают продольные сжимающие и поперечные растягивающие напряжения (вторичное поле напряжений).

Разрушение сжимаемого образца, как показывают опыты, возникает вследствие разрыва бетона в поперечном направлении. Сначала по всему объему возникают Микроскопические трещинки отрыва. С ростом нагрузки трещинки отрыва соединяются, образуя видимые трещины, направленные параллельно или с небольшим наклоном к направлению действия сжимающих сил (рис. 1.1,6). Затем трещины раскрываются, что сопровождается кажущимся увеличением объема. Наконец, наступает полное разрушение. Разрушение сжимаемых образцов из различных материалов, обладающих высокой сплошностью структуры, наблюдается вследствие разрыва в поперечном направлении. В бетонных же образцах это явление развивается еще и под влиянием вторичного поля напряжений. Граница образования структурных микроразрушений бетона под нагрузкой может определяться по результатам ультразвуковых измерений. Скорость ультразвуковых колебаний v, распространяющихся поперек линий действия сжимающих напряжений, уменьшается с развитием микротрещин в бетоне. Сжимающее напряжение в бетоне R°_crc, при котором начинается образование микротрещин, соответствует началу уменьшения скорости ультразвука на кривой (рис. 1.2). По значению напряжения R°_crc судят о прочностных и деформативных свойствах бетона.

Отсутствие закономерности в расположении частиц, составляющих бетон, в расположении и крупности пор приводит к тому, что при испытании образцов, изготовленных из одной и той же бетонной смеси, получают неодинаковые показатели прочности — разброс прочности. Прочность бетона зависит от ряда факторов, основными из которых являются: 1) технологические факторы, 2) возраст н условия твердения, 3) форма и размеры образца, 4) вид напряженного состояния и длительные процессы. Бетон при разных напряжениях — сжатии, растяжении и срезе — имеет разное временное сопротивление.

Рис. 1 Схема напряженного бетонного образца при сжатии

а – концентрация напряжений у микропор и полостей; б – трещины разрыва бетона в поперечном направлении при осевом сжатии

Рис. 2 К определению сжимающих напряжений в бетоне на границе микроразрушений по результатам ультразвуковых измерений

Классы и марки бетона. В зависимости от назначения железобетонных конструкций и условий эксплуатации устанавливают показатели качества бетона, основными из которых являются:

класс бетона по прочности на осевое сжатие В; указывается в проекте во всех случаях;

класс бетона по прочности на осевое растяжение В; назначается в тех случаях, когда эта характеристика имеет главенствующее значение и контролируется на производстве;

марка бетона по морозостойкости F; должна назначаться для конструкций, подвергающихся в увлажненном состоянии действию попеременного замораживания и оттаивания (открытые конструкции, ограждающие конструкции и т. п.);

марка по водонепроницаемости W; назначается для конструкций, к которым предъявляют требования непроницаемости (резервуары, напорные трубы и т. п.);

марка по плотности D; назначается для конструкций, к которым кроме требований прочности предъявляются требования теплоизоляции, и контролируется на производстве.

Заданные класс и марку бетона получают соответствующим подбором состава бетонной смеси с последующим испытанием контрольных образцов. Высокое сопротивление бетона сжатию — наиболее ценное его свойство, широко используемое в железобетонных конструкциях. По этим соображениям основная характеристика — класс бетона по прочности на сжатие указывается во всех случаях.

Классом бетона по прочности на осевое сжатие С (МПа) называется временное сопротивление сжатию бетонных кубов с размером ребра 15 см, испытанных через 28 дней хранения при температуре 20±2°С по ГОСТу с учетом статистической изменчивости прочности. Сроки твердения бетона устанавливают так, чтобы требуемая прочность бетона была достигнута к моменту загружения конструкции проектной нагрузкой. Для монолитных конструкций на обычном портландцементе этот срок, как правило, принимается равным 28 дням. Для элементов сборных конструкций заводского изготовления отпускная ирочность бетона может быть ниже его класса; она устанавливается по стандартам и техническим условиям в зависимости от условий транспортирования, монтажа, сроков загружения конструкции и др.

Для бетонных и железобетонных конструкций принимаются, как правило, бетоны следующих классов и марок:

1) классов бетона по прочности на сжатие: С8/10; С12/15; С16/20; С20/25; С25/30; С30/35; С32/40; С35/45; С40/50; С45/55; С50/60;

2) марок бетона по морозостойкости: F50; F75; F100; F150; F200;

3) марок бетона по водонепроницаемости: W2; W4; W6.

Влияние времени и условий твердения на прочность бетона. Прочность бетона нарастает в течение длительного времени, но наиболее интенсивный ее рост наблюдается в начальный период твердения. Прочность бетона, приготовленного на портландцементе, интенсивно нарастает первые 28 суток, а на пуццолановом и шлаковом портландцементе медленнее — первые 90 суток. Но и в последующем при благоприятных условиях твердения — положительной температуре, влажной среде — прочность бетона может нарастать весьма продолжительное время, измеряемое годами. Объясняется это явление длительным процессом окаменения цементного раствора — твердением геля и ростом кристаллов. По данным опытов, прочность бетонных образцов, хранившихся в течение 11 лет, нарастала в условиях влажной среды вдвое, а в условиях сухой среды — в 1,4 раза; в другом случае нарастание прочности прекратилось к концу первого года (рис.3). Если бетон остается сухим, как это часто бывает при эксплуатации большинства железобетонных конструкций, то по истечении первого года дальнейшего нарастания прочности ожидать уже нельзя.

Призменная прочность бетона при сжатии. Железобетонные конструкции по форме отличаются от кубов, поэтому кубиковая прочность бетона не может быть непосредственно использована в расчетах прочности элементов конструкции. Основной характеристикой прочности бетона сжатых элементов является призменная прочность — временное сопротивление осевому сжатию бетонных призм. Опыты на бетонных призмах с размером стороны основания а и высотой h показали, что призменная прочность бетона меньше кубиковой и что она уменьшается с увеличением отношения h/a. Кривая, приведенная на рис.4, иллюстрирует зависимость отношения от h/a по усредненным опытным данным.

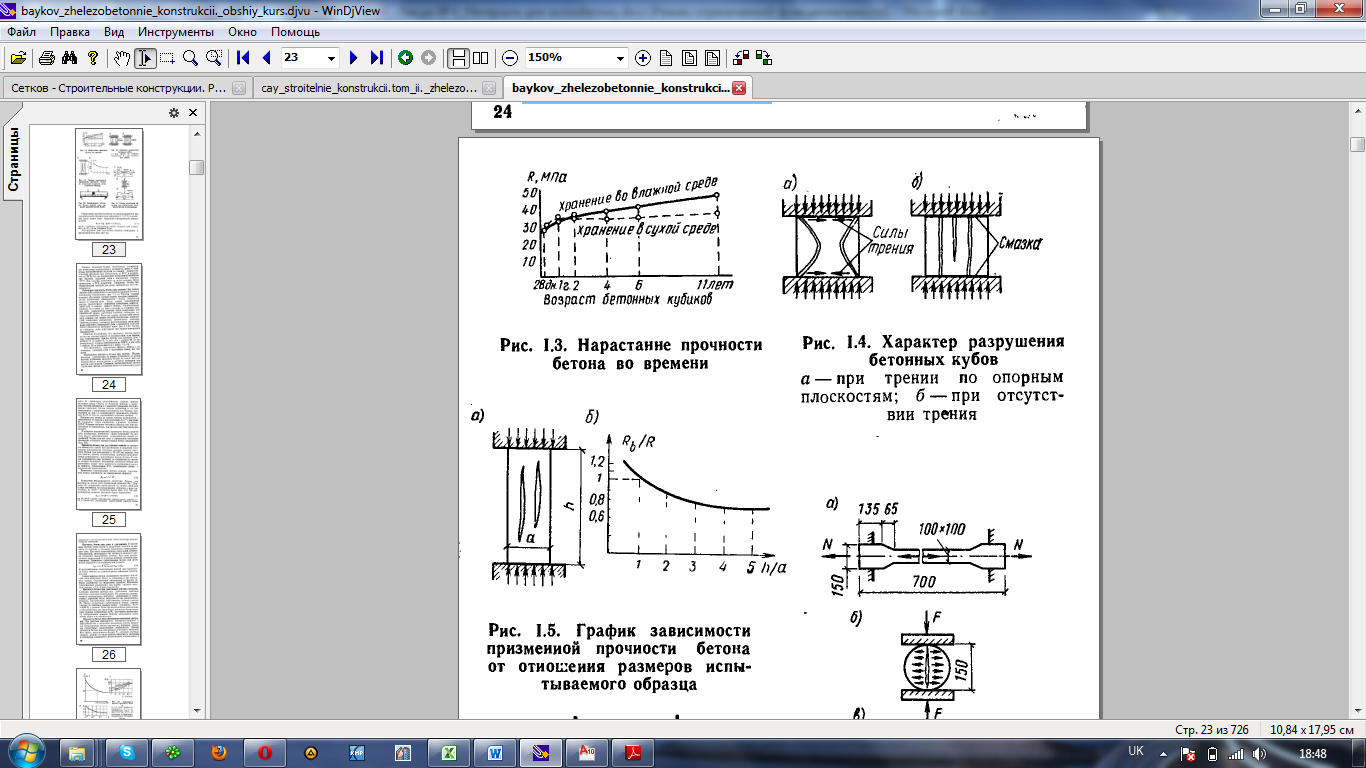

Рис. 3 Нарастание прочности бетона во времени

Рис. 4 График зависимости призменной прочности бетона от отношения размеров испытываемого образца

Влияние сил трения на торцах призмы уменьшается с увеличением ее высоты и при отношении h/а=4 значение становится почти стабильным и равным примерно 0,75 f. Влияние гибкости бетонного образца при этих испытаниях не сказывалось, так как оно ощутимо лишь при h/a ≥8.

В качестве характеристики прочности бетона сжатой зоны изгибаемых элементов также принимают , при этом вместо действительной криволинейной эпюры напряжений бетона сжатой зоны в предельном состоянии принимают условную прямоугольную эпюру напряжений.

Прочность бетона при растяжении зависит от прочности цементного камня при растяжении и сцепления его с зернами заполнителей. Согласно опытным данным, прочность бетона при растяжении в 10—20 раз меньше, чем при сжатии, причем относительная прочность при растяжении уменьшается с увеличением класса бетона. В опытах наблюдается еще больший по сравнению со сжатием разброс прочности. Повышение прочности бетона при растяжении может быть достигнуто увеличением расхода цемента, уменьшением W/C, применением щебня с шероховатой поверхностью.
