Катушки контакторов




Электромагнитная система контакторов

В общем случае электромагнитная система контактора состоит из 4-х элементов (рис. 9.55):

1. скобы;

2. якоря;

3. катушки;

4. сердечника.



По характеру движения якоря различают 2 типа контакторов:

1. с поворотным якорем (рис. 9.38, а, б);

2. прямоходовые (рис. 9.38, в, г).

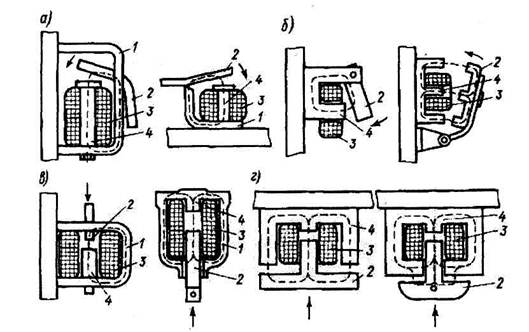

Рис. 9.38. Магнитные системы контакторов: а, б – с поворотным якорем; в, г – с прямоходовым якорем (1 – скоба, 2 – якорь, 3 – катушка, 4 – сердечник); стрелками показано направление движения якорей при включении контакторов



При подаче питания в контакторах первого типа якорь поворачивается на определенный угол, т.е. совершает криволинейное движение, в контакторах второго типа – перемещается вверх или вниз, т.е. совершает поступательное движение.

В контакторах с поворотным якорем осью, вокруг которой поворачивается якорь, служит грань трехгранной призмы (рис. 9.38, а) или стальная цилиндрическая ось (рис.9.38, б). Направление движения якоря при подаче питания на катушку обозначено стрелками.



У контакторов постоянного тока якорь и скоба имеют форму плоских пластин, а сердечник якоря – цилиндрическую (круглую) форму. На сердечник надевается катушка, поэтому форма отверстия внутри катушки контактора постоянного тока повторяет форму сердечника (т.е. отверстие – круглое).

У контакторов переменного тока якорь и сердечник выполняются в виде буквы «Ш», причем форма поперечного сечения якоря и сердечника – прямоугольная (квадратная). Катушка надевается на средний стержень сердечника, поэтому отверстие внутри катушки имеет квадратную форму.

Кроме того, катушки контакторов постоянного тока вытянуты в длину, а контакторов переменного тока, наоборот, имеют приплюснутую прямоугольную форму.

Катушки контакторов называются втягивающими. Они обеспечивают включение и удержание якоря в притянутом состоянии. При отключении катушки якорь возвращается в исходное состояние под действием отключающей пружины (у прямоходовых контакторов) и собственного веса (у контакторов с поворотным якорем). При этом контакты размыкаются (или переключаются).

Втягивающая катушка контакторов постоянного тока питается постоянным током, переменного тока – переменным или постоянным током. В последнем случае переменный ток сети предварительно выпрямляется при помощи полупроводниковых диодов.

Материал катушек контакторов – медные изолированные проводники. Диаметр и число проводников зависят от мощности контактора и составляют от десятых долей мм до 2-3 мм и от сотен до нескольких тысяч витков.
