На сборочных конструктивных чертежах болтовые, шпилечные, винтовые и другие соединения принято изображать упрощенно.

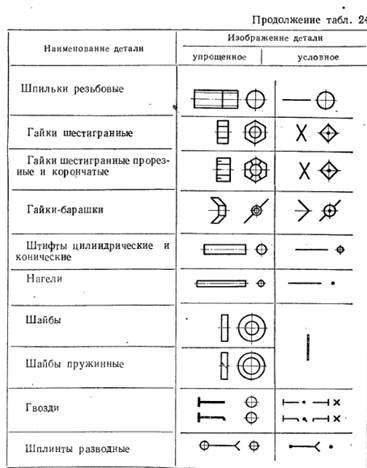

На сборочных чертежах, на чертежах общих и наружных видов крепежные детали изображают в соответствии с ГОСТом 2.315—68 {табл. 24).
Выбор упрощенного или условного изображения зависит от назначения и масштаба чертежа, т. е. если изображение изделия выполнено на чертеже в достаточно крупном масштабе, то применяют упрощенный способ; если же диаметры стержней крепежных деталей на чертеже равны 2 мм и менее, то применяют условный способ.
В том и в другом случае размер изображения должен давать полное представление о характере соединения.
Конструктивное, упрощенное и условное изображение соединения болт-гайка-шайба

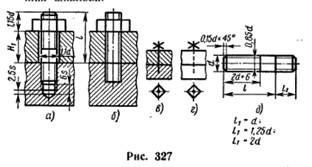

Конструктивное, упрощенное и условное изображение соединения шпилька-гайка
Конструктивное, упрощенное и условное изображение винта и шурупа
