Отведения электрокардиограммы

Нормальная электрокардиограмма.

Форма нормальной электрокардиограммы

На рис. 5 показана нормальная электрокардиограмма, записанная в течение одного цикла возбуждения сердца. Видны несколько отклонений от нулевой линии, которые называются зубцами ЭКГ и обозначаются латинскими буквами P, Q, R, S, T. Зубцы могут быть положительными (направленными вверх) или отрицательными. Положительное отклонение комплекса QRS называют R-зубцом. Отрицательные отклонения, предшествующее R-зубцу и следующее за ним, названы соответственно Q и S -зубцами. Отклонения P и T в норме положительны, но могут быть отрицательными при патологических состояниях. Расстояние между двумя отклонениями называется сегментом. Например, сегмент PQ-является расстоянием между концом P-зубца и началом Q-зубца.

Рис. 5. Форма нормальной электрокардиограммы

Причинами зубцов и сегментов ЭКГ является деполяризация и реполяризация сердечных клеток. Зубец Р отражает деполяризацию предсердий сердца. Их реполяризация совпадает с комплексом QRS и не видна на ЭКГ.

Комплекс QRS - T-зубец представляет постепенное распространение деполяризации по желудочкам сердца и их реполяризацию. Сегмент S - T соответствует возбуждению левых и правых желудочков.

Форма и размер зубцов электрокардиограммы зависит от положения электродов на поверхности тела. Существует биполярное и униполярное отведения.

Эйнтховен предложил использовать стандартные биполярные отведения: отведение 1 - между правой и левой руками; отведение II - между правой рукой и левой ногой; отведение III - между левой рукой и левой ногой.

При записи ЭКГ в стандартных отведениях конечности рассматриваются как проводники электрического тока. Следовательно, можно сказать, что потен- циалы записываются в точках прикрепления конечностей. Эти точки формируют вершины равностороннего треугольника (треугольник

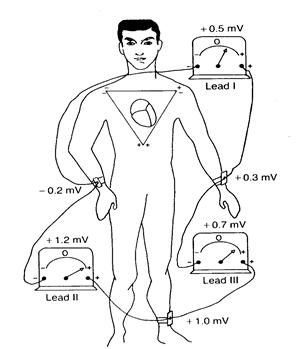

Рис. 6. Биполярные отведения ЭКГ, по Эйнтховену.

Эйнтховена), стороны которого являются осями соответствующих отведений (рис.6).

Для того чтобы получить униполярные отведения, 1 активный электрод устанавливается в некоторой точке поверхности тела. Есть несколько систем униполярных отведений, которые изучаются в деталях в ходе физиологии.
