Масштабы. ГОСТ 2.302-68

Форматы. ГОСТ 2.301.68

Требования основных стандартов

Все чертежи должны выполняться на бумаге стандартного размера (формата). Формат с размерами 1189х841мм, площадь которого равна 1м² и другие форматы, полученные путем последовательного деления его на две равные части, параллельно меньшей стороне соответствующего формата, принимаются за основные. Обозначения и размеры основных форматов следующие: А 0 – 841 × 1189; А 1 - 594 × 841; А 3 - 297 × 420; А 2 - 420 × 594; А 4 - 210 × 297.

Чертежи выполняются в определенном масштабе. Масштаб показывает, во сколько раз изображение детали на чертеже больше или меньше реальной детали. Применяются: - натуральный масштаб 1:1;

- масштабы увеличения (2:1; 2,5:1; 4:1; 5:1; 10:1;20:1; 40:1; 50:1;100:1 и т.д.),

- масштабы уменьшения (1:2; 1:2,5; 1:4; 1:5 1:10; 1:15; 1:20; 1:25; 1:40; 1:75; 1:100 и т.д.).

Следует отметить, что при выполнении чертежа в любом масштабе, размеры на чертеже проставляются натуральные.

4.2.3 Линии. ГОСТ 2.303–68

Типы линий приведены в таблице 4.1

Таблица 4.1 – Линии (выдержки из стандарта)

Наименование	Начертание	Толщина линии	Назначение
Сплошная толстая основная			Линия видимого контура; линии перехода видимые; линии контура сечения
Сплошная тонкая			Линии контура наложенного сечения; линии размерные и выносные; линии штриховки; линии выноски; полки линий-выносок.
Штрихпунктирная тонкая			Линии осевые и центровые; линии сечений, являющиеся осями симметрии для наложенных и вынесенных сечений
Штриховая			Линии невидимого контура
Разомкнутая			Линии сечений
Сплошная волнистая			Линии обрыва, линии разграничения вида и разреза
Сплошная тонкая с изломами			Длинные линии обрыва

На рисунке 4.2 показано применение на чертеже типов линий.

Рисунок 4.2- Применение типов линий

4.2.4 Шрифты чертежные. ГОСТ 2.304–81

Надписи, наносимые на чертежи и другие технические документы, должны выполняться стандартным шрифтом.

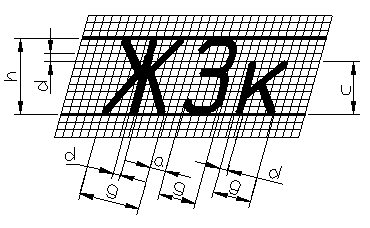

Размер шрифта h – величина численно равная высоте прописной буквы в миллиметрах (рисунок 4.3).

ГОСТ 2.304 - 81 рекомендует следующие размеры высоты шрифта (h): 2.5; 3.5; 5; 7; 10; 14; 20 и т.д.

Высота строчных букв c определяется относительно размера шрифта h (c= 7/10h) и по сути равна предыдущему номеру шрифта (рисунок 1.2). Например, если высота заглавной буквы в десятом номере шрифта равна 10мм, то высота строчной будет равна 7мм.

Ширина буквы g – наибольшая ширина буквы, измеренная в соответствии с рисунком 4.3, определяется по отношению к размеру шрифта h, например, g = 6/10 h. Величина g может изменяться в пределах (6 /10 h… 8/10 h) в зависимости от того широкая буква или узкая.

Толщина линии шрифта d – толщина, определяемая в зависимости от типа и высоты шрифта. Устанавливаются следующие типы шрифта: Тип А (d=1/14h); Тип Б (d=1/10h).

Форма букв русского алфавита, выполненных шрифтом типа Б с наклоном 75° приведена на рисунке 4.3.

Рисунок 4.3 – Обозначение размеров букв
