Управление отображением документов
· Вновь откройте чертёж SAMPLE4.cdw в папке \Samles\Drawings\ основного каталога системы.
Изменение масштаба изображения. Основным средством управления масштабом изображения документов является мышь. За центр масштабирования принимается точка, в которой расположен курсор. · Не выполняя щелчков, поместите курсор в нужную точку чертежа (жёлтая стрелка).
· Вращайте колесо мыши «от себя» - изображение будет увеличиваться.
· Вращая колесо мыши «на себя – изображение будет уменьшаться. Отображение документа целиком: · Нажмите кнопку Показать всё на панели Вид – чертёж вновь будет показан целиком в максимально возможном масштабе. Сдвиг изображения. Сдвиг (прокрутка) изображения документа в окне без изменения масштаба отображения. · Увеличьте любой участок чертежа вращением колеса мыши. · Нажмите колесо мыши до щелчка и не отпускайте его – курсор изменит свою форму . · Перемещайте курсор, удерживая колесо мыши нажатым. Достигнув края экрана, отпустите колесо, переместите курсор в середину экрана, а затем вновь нажмите колесо и перемещайте мышь. · Нажмите кнопку Показать всё на панели Вид. Увеличение масштаба произвольного участка изображения. Можно явно указать участок чертежа для увеличения, заключив его в прямоугольную рамку увеличения. · Нажмите кнопку Увеличить масштаб рамкой на панели Вид.

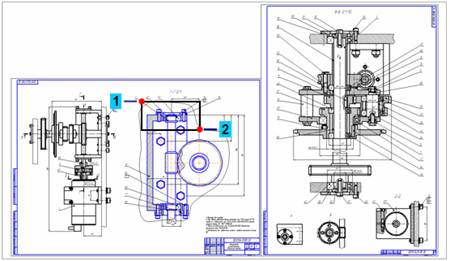

· Щелкните мышью в точке первого угла рамки, которая должна охватить увеличиваемую область. Затем перемещайте курсор для достижения нужного размера рамки. При этом на экране будет отображаться фантом рамки.
· После указания второго угла рамки изображение будет увеличено таким образом, чтобы область документа, ограниченная рамкой, занимала всю площадь окна.
· Нажмите кнопку Показать всё на панели Вид. Обновление изображения. В процессе выполнения различных команд ввода и редактирования объектов на экране может появляется постороннее изображение. Кроме того, изображения некоторых объектов на чертеже может быть повреждено. В таких ситуациях для устранения временных дефектов нужно обновить изображение. · Нажмите кнопку Обновить изображение на панели Вид – изображение чертежа будет обновлено. · Закройте документ .
