Создание чертежа. · для создания нового чертежа выполните команду Файл – Создать или Нажмите кнопку Создать на панели Стандартная

· Для создания нового чертежа выполните команду Файл – Создать или нажмите кнопку Создать на панели Стандартная.

· В диалоге Новый документ укажите тип создаваемого документа Чертеж и нажмите кнопку ОК.

2.

В КОМПАС–График активно используется правая кнопка мыши. При ее нажатии на экране появляется Контекстное меню. Состав меню зависит от объекта, на который указывал курсор во время нажатия кнопки, и от выполняемого действия. В меню собраны команды, наиболее типичные для данного момента работы. Старайтесь чаще использовать правую кнопку.

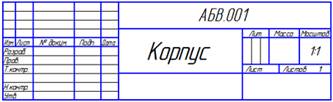

Для автоматического формирования имени файла необходимо заполнить основную надпись. Как было показано в предыдущем уроке, для активации основной надписи можно выполнить команду Вставка – Основная надпись или сделать двойной щелчок мышью в штампе чертежа.

· Щелкните в любом месте штампа правой кнопкой мыши и выполните из Контекстного меню команду Заполнить основную надпись — штамп будет открыт.

· Заполните графы Обозначение и Наименование.

· Остальные ячейки пока можно не заполнять — нажмите кнопку Создать объект на Панели специального управления. После этого штамп будет закрыт.

· Нажмите кнопку Сохранить на панели Стандартная.

· Убедитесь, что поле Имя файла окна записи документа заполнено данными из штампа чертежа.

· Нажмите кнопку Сохранить диалогового окна.

· В окне Информация о документе нажмите кнопку ОК — документ будет записан на диск.
