Построение проточки и отверстий

Теперь нужно добавить проточку. Ее построение выполняется точно так же, как построение паза.

· Нажмите кнопку Параллельная прямая.

· Укажите курсором осевую линию в любой ее точке (курсор 1 на рисунке).

• Введите значение 12 мм и нажмите клавишу < Enter > для его фиксации.

· Создайте оба варианта вспомогательных прямых (курсоры 2 и 3).

• Затем укажите горизонтальный отрезок на дне паза (курсор 1).

· Введите значение 12 мм и нажмите клавишу < Enter >.

• Создайте только нижний вариант вспомогательной прямой (курсор 2).

· Нажмите кнопку Непрерывный ввод объектов на панели Геометрия и постройте ломаную линию 1–2–3–4.

· Постройте две вспомогательные прямые , параллельные осевой линии на расстоянии 8 мм от неё.

· Нажмите кнопку Отрезок на панели Геометрия .

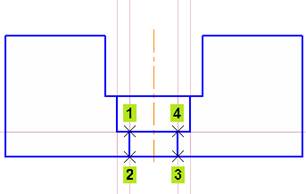

· С помощью привязки Пересечение постройте два отрезка 1 – 2 и 3 – 4.

· Нажмите кнопку Прервать команду .
