Главный вид
|
|
|
|
ПОРЯДОК ОТРИСОВКИ ОБЪЕКТОВ
Ролик закрыл Ось — усечение детали не требуется. Однако он закрыл и оси симметрии вида. Для исправления ситуации нужно вынести оси на передний план, то есть расположить их поверх Ролика.
· Аккуратно выделите обе оси симметрии.
· Выполните щелчок правой кнопкой мыши на вертикальной оси.
· Из Контекстного меню выполните команды Изменить порядок – Впереди всех.
Ошибка будет исправлена.
На главном виде Ролик отображается как простая окружность с удаленным участком. Ее нужно построить.
· Увеличьте главный вид.
· Нажмите кнопку Окружность
на панели Геометрия

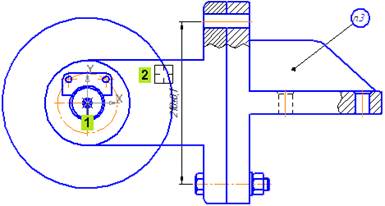

и постройте окружность диаметром 220 мм с центром в точке 1 начала координат вида.
· С помощью команды Усечь кривую
на панели Редактирование
удалите участок окружности, закрытый деталью Вилка (курсор 2).
|
|
|
|
|
