Требования к результатам выполнения лабораторного практикума:

1. построить опорные точки зрения на основании метода VORD для формирования и анализа требований. Результатом должны явиться две диаграммы: диаграмма идентификации точек зрения и диаграмма иерархии точек;

2. составить информационную модель будущего программного обеспечения, включающую в себя описание основных объектов системы и взаимодействия между ними;

3. определить пользовательские требования, четко описывающие будущий функционал системы;

4. определить системные требования, включающие требования к структуре, программному интерфейсу, технологиям разработки, общие требования к систем

5. Разработать техническое задание на программный продукт

Отчет по лабораторной работе должен состоять из:

1. Постановки задачи.

2. Диаграмм точек зрения

3. Технического задания на программный продукт.

Лабораторная работа № 2

Структурный подход к проектированию программного обеспечения.

Цель работы:

научиться создавать формальные модели и на их основе определять спецификации разрабатываемого программного обеспечения

При построении моделей проектируемого программного обеспечения необходимо рассматривать его с разных сторон. Поэтому рекомендуется использовать сразу несколько моделей и сопровождать их описаниями. Структурный подход к проектированию программных продуктов предполагает разработку следующих моделей:

· спецификаций процессов;

· словаря терминов;

· диаграмм переходов состояний (STD – State Transition Diagrams), характеризующих поведение системы во времени;

· функциональных диаграмм;;

· диаграмм потоков данных (DFD – Data Flow Diagrams), описывающих взаимодействие источников и потребителей информации через процессы, которые должны быть реализованы в системе;

· диаграмм «сущность-связь» (ERD – Entity-Relationship Diagrams), описывающих базы данных разрабатываемой системы.

Спецификации процессов могут быть представлены в виде псевдокодов, блок-схем алгоритмов, Flow-форм, диаграмм Насси-Шнейдермана или просто краткого текстового описания.

Для изображения схем алгоритмов разработан ГОСТ 19.701-90

Таблица 2. Обозначения блоков в схемах алгоритмов программ

Название	Обозначение	Назначение

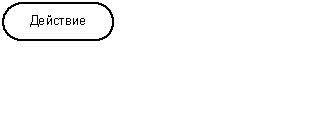

Терминатор		Начало, завершение программы или подпрограммы
Процесс		Обработка данных (вычисления, пересылки и т. п.)
Данные		Операции ввода-вывода
Решение		Ветвление, выбор, поисковые и итерационные циклы
Подготовка		Счетные циклы

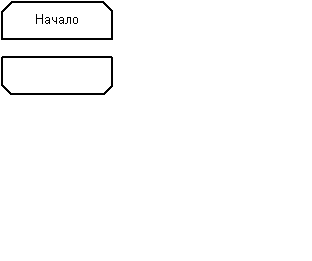

Граница цикла	Конец	Любые циклы
Предопределенный процесс		Вызов процедур
Соединитель		Маркировка разрывов линий
Комментарий		Пояснения к операциям
