Точечный метод расчета для круглосимметричных источников света

Порядок расчета:

1. Предварительно размещаются источники света в освещаемом помещении. Наиболее часто встречается способ размещения источников света рядами. Светильники нумеруют.

2. Выбираются минимум две точки расчета, обычно между рядами (рис.2.2а).

Рис.2.2

3. В расчетных точках определяется условная освещенность е, создаваемая ближайшими источниками света (е 1, е 2, е 3, е 4, е 5, е 6, е 7, е 8). Часто возникают затруднения в определении числа ближайших светильников, которые необходимо учитывать при расчетах. Обычно принимаются светильники с трех наименьших расстояний d.

- Для определения е используются пространственные изолюксы условной горизонтальной освещенности, которые строятся для каждого типа светильника [1]. Например, на рис.2.2б изображены изолюксы для светильника УПМ-15.

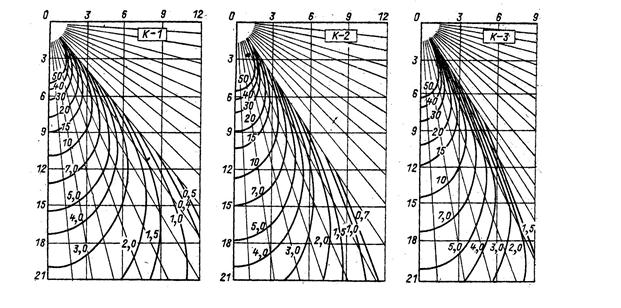

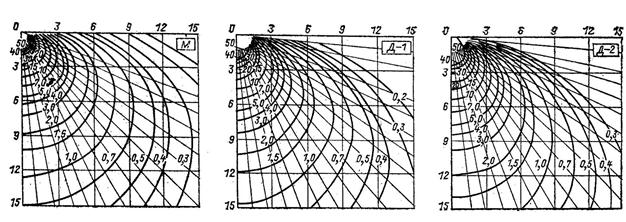

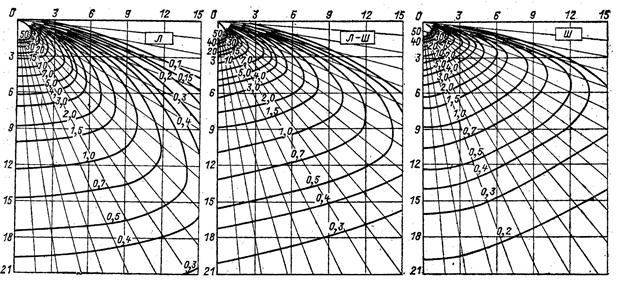

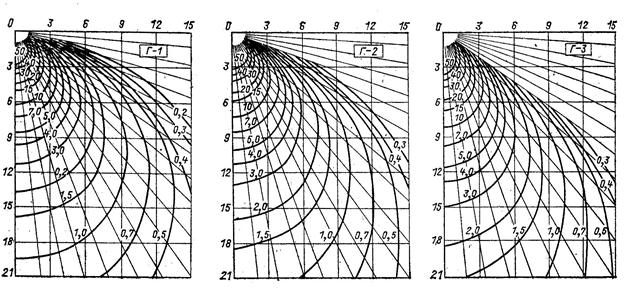

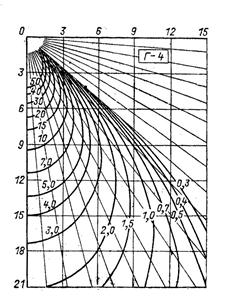

При отсутствии изолюкс для данного светильника используются пространственные кривые горизонтальной освещенности для различных типов кривых силы света (рис.2.3-2.4).

В обоих случаях световой поток лампы принимается равным 1000 лм. Значения е зависят от светораспределения светильника, d, h _p. Величина d определяется, как правило, исходя из законов геометрии или обмером по масштабному плану.

- Для определения е на графиках находится точка с координатами (d; h _p). Ось d соответствует оси абсцисс, а ось h _p – оси ординат.

- Освещенность е будет равна значению, указанному на ближайшей к точке кривой.

Рис.2.3

Рис.2.4

4. Для каждой расчетной точки определяется суммарная условная освещенность: S е _А и S е _Б

5. Выбирается расчетная точка с меньшей освещенностью.

6. Для выбранной точки определяется световой поток:

,

где К_з – коэффициент запаса лампы; m =1.1-1.2 – коэффициент, учитывающий действие удаленных светильников и отраженную составляющую.

7. По найденному световому потоку выбирается стандартная лампа [табл.12-17 приложения], при этом ее поток Ф _л должен находиться от расчетного Ф в следующих пределах: .
