Черт. 110. Конструкция пространственных каркасов в сжатых элементах

а — сварных; б ¾ вязаных; 1 - соединительные стержни; 2 - плоские сварные каркасы; 3 - хомут; 4 - промежуточный плоский сварной каркас; 5 - шпилька

Конструкция вязаных хомутов во внецентренно сжатых элементах должна быть такой, чтобы продольные стержни (по крайней мере через один) располагались в местах перегиба хомутов, а эти перегибы — на расстоянии не более 400 мм по ширине грани элемента. При ширине грани не более 400 мм и числе продольных стержней у этой грани не более четырех допускается охват всех продольных стержней одним хомутом (черт. 110, б). Допускается независимо от ширины грани и числа стержней не располагать промежуточные стержни в перегибах хомутов, если эти стержни отстоят от угловых стержней не далее чем на 15 d_w. На концах вязаных хомутов должны предусматриваться крюки.

5.61 (5.25). Диаметр хомутов внецентренно сжатых элементов должен приниматься не менее 0,25 d (d — наибольший диаметр продольных стержней), а в вязаных каркасах, кроме того, не менее 5 мм.

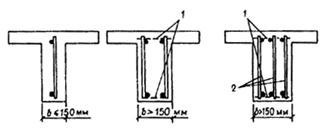

5.62 (5.20). Балки и ребра шириной 150мм и менее (черт. 111), работающие в основном на изгиб, могут армироваться одним плоским вертикальным каркасом, а шириной свыше 150 мм и при значительных нагрузках должны армироваться несколькими вертикальными сетками (каркасами).

В балках шириной свыше 150 мм число продольных рабочих стержней, заводимых за грань опоры, должно быть не менее двух. В ребрах сборных панелей, настилов, часторебристых перекрытий и т.п. шириной 150мм и менее допускается доведение до опоры одного продольного рабочего стержня.
