Газовая сварка

При газовой сварке (рис. 6.31) в ка­честве источника теплоты используют газовое пламя, образую­щееся при сгорании горючего газа в атмосфере кислорода.

Применяют различные горючие газы - ацетилен, водород, природные газы, пропан, бутан, пары бензина. Самую высокую температуру пламени (3200 °С) обеспечивает ацетилен, поэтому ацетиленокислородное пламя нашло наибольшее применение.

Питание газовой горелки ацетиленом и кислородом осу­ществляется преимущественно от баллонов - ацетиленового (бе­лого цвета) и кислородного (голубого цвета).

Для получения пламени ацетилен и кислород подают из бал­лонов, снабженных газовыми регуляторами давления, в горелку. Применяют главным образом горелки инжекторного типа (рис. 6.31 б). Принцип работы такой горелки основан на подсосе ацетилена струей кислорода. Суть его заключается в следующем.

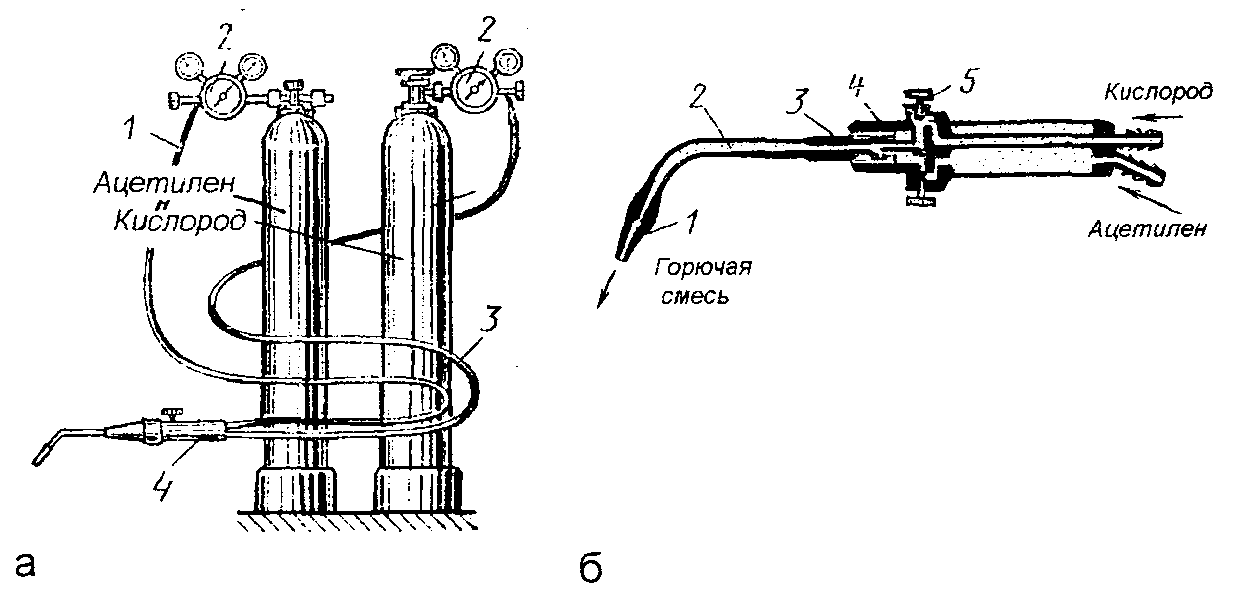

Рис. 6.31. Газосварочное оборудование:

а) схема питания от баллонов: 1 - шланг подачи ацетилена; 2 - регу­лятор давления газа;

3 - шланг подачи кислорода; 4 - сварочная горел­ка;

б) схема инжекторной горелки: 1 - мундштук; 2 - ствол горелки;

3 - смесительная камера; 4 - инжектор, 5 - вентиль

Кислород, подаваемый под давлением 0,1-0,4 МПа, выхо­дит из инжектора 4с большой скоростью и создает разрежение в смесительной камере 3.За счет этого в нее подсасывается ацети­лен. Здесь он смешивается с кислородом, и образующаяся горючая смесь поступает по трубке наконечника к выходному отверстию мундштука. Сгорание смеси происходит в сварочном пламени на вы­ходе из мундштука. Тепловую мощность пламени регулируют смен­ными наконечниками горелки с разным расходом газа.
