Примеры решения задач. Шарнир допускает поворот вокруг точки закрепления

Шарнирная опора

Шарнир допускает поворот вокруг точки закрепления. Разли­чают два вида шарниров.

Подвижный шарнир. Стержень, закрепленный на шарнире, может поворачивать­ся вокруг шарнира, а точка крепления может перемещаться вдоль направляющей (площадки) (рис. 1.10).

Реакция подвижного шарни­ра направлена перпендикулярно опорной поверхности, т. к. не допускается только перемещение поперек опорной поверхности.

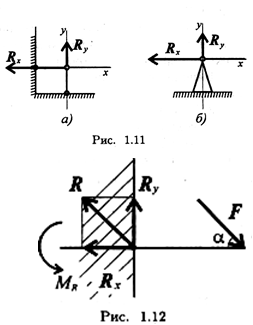

Неподвижный шарнир. Точка крепления переме­щаться не может. Стержень может свободно поворачи­ваться вокруг оси шарнира. Реакция такой опоры прохо­дит через ось шарнира, но неизвестна по направлению. Её принято изображать ввиде двух составляющих: горизонтальной и вертикальной (R_x, Ry) (рис. 1.11).

Защемление или «заделка». Любые перемещения точки крепле­ния невозможны.

Под действием внешних сил в опоре возникают реактивная сила и реак­тивный момент М_R, препятствующий повороту (рис. 1.12).

Реактивную силу принято представ­лять в виде двух составляющих вдоль осей координат

R = R_x + R_y

Последовательность решения задач:

1. Выбрать тело (точку), равновесие которого следует рассматри­вать.
2. Освободить тело (шарнир) от связей и изобразить действую­щие на него активные силы и реакции отброшенных связей. Причем реакции стержней следует направить от шарнира, так как принято предполагать, что стержни растянуты.
3. Выбрать оси координат и составить уравнения равновесия, ис­пользуя условия равновесия системы сходящихся сил на плоскости ∑Xi = 0; ∑Yi = 0. Выбирая оси координат, следует учитывать, что полученные уравнения будут решаться проще, если одну из осей напра­вить перпендикулярно одной из неизвестных сил.
4. Определить реакции стержней из решения указанной системы уравнений.
5. Проверить правильность полученных результатов, решив уравне­ния равновесия относительно заново выбранных координат х и у.

Пример 1. Груз подвешен на стержнях и канатах и находится в равновесии (рис. 1.13). Изобразить систему сил, действующих на шарнир А.
