Оформление диаграмм
|
|
|
|
Выполнение чертежей и схем
Основные требования к чертежам изложены в ГОСТ 2.109 - 73 ЕСКД. Основные требования к чертежам.
Основные требования к выполнению схем изложены в ГОСТ 2.701-76.ЕСКД. Схемы. Виды и типы. Общие требования к выполнению.
Пример оформления схемы:
1 – торговый павильон; 2 – место разгрузки автомобиля (отсыпка щебнем); 3 – главный вход в торговый павильон; 4 – грунтовая дорога; 5 – улицы города; 6 – здания; - направление движения транспортного средства.
Рис. 1.4 – Схема подъездного пути к торговому павильону
Диаграмма должна иметь наименования, поясняющие изображенную функциональную зависимость. Ниже приводятся примеры некоторых способов выполнения диаграмм.

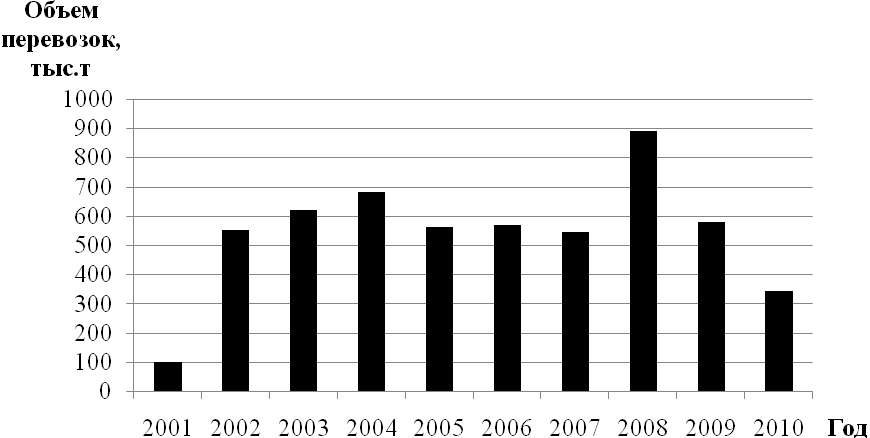

Рис. 1 – Распределение объема перевозок по годам

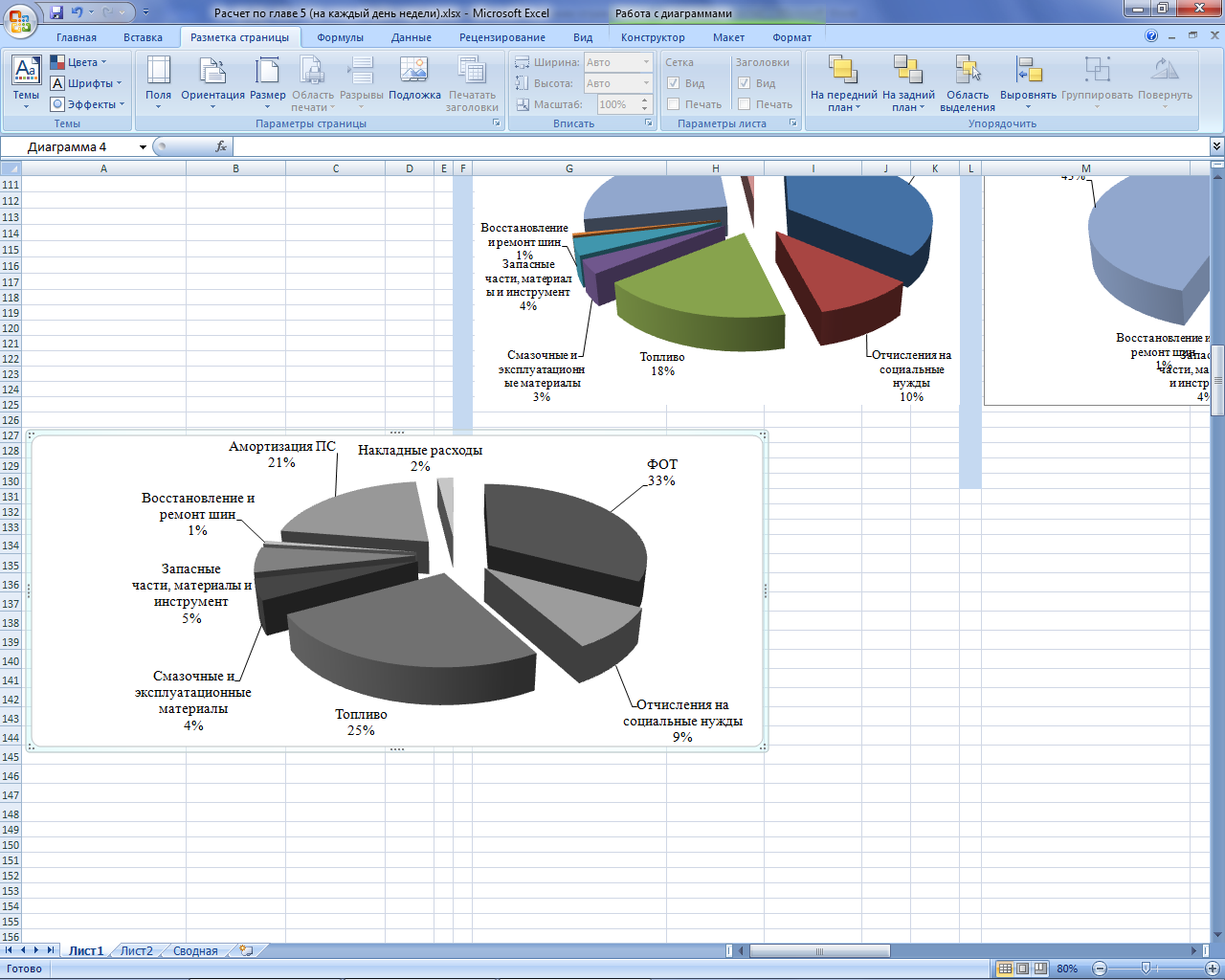

Рис. 2 – Структура себестоимости перевозок
|
|
|
|
|
