Создание подписей под рисунками и иллюстрациями

Оформление рисунков и иллюстрацией также связано с использование средства Название. Для создания подписей вида «Рисунок №..» под рисунками и иллюстрациями необходимо:

- выделить объект графики;

- Вст а вка ® Н азвание…

- в поле Название после текста «Рисунок 1» ввести точку, затем пробел, затем текст под рисуночной подписи (например, «Блок схема алгоритма расчета).

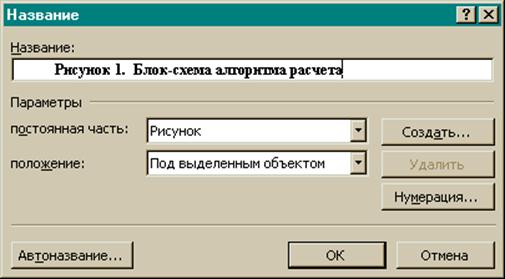

Результат представлен на рисунке ниже:

Нажать Ok для вставки текста-подписи под рисунком.

Рассмотренная на примере таблиц и иллюстраций процедура вставки названий элементов может быть использована для создания названий для самых различных элементов документа: формул, схем и т.п.

Для этого в показанном выше диалоге необходимо нажать кнопку «Создать…» для определения нового типа элемента. После этого появляется возможность маркирования любых блоков текстовой информации: перед необходимым блоком текстовой информации нажать Вст а вка ® Н азвание ® Выбрать из списка «постоянная часть» тип вставляемого названия, ввести текст названия ® Нажать Ok.

Использование средства Название при создании заголовков таблиц и подписей рисунков открывает возможности по автоматическому созданию списка иллюстраций, таблиц, формул и других элементов с выводом номеров страниц документа, где они расположены. Создание списка иллюстраций, таблиц подробно рассмотрено в следующей работе.
