Глобальные и локальные привязки

Глобальные привязки - это привязки, которые всегда действуют по умолчанию при выполнении операций ввода и редактирования. Важная особенность глобальных привязок заключается в том, что в КОМПАС-ГРАФИК можно включать несколько различных глобальных привязок к объектам и все они будут работать одновременно. При этом расчет точки выполняется «на лету»: на экране отображается фантом, соответствующий этой точке, и, при необходимости, текст с именем действующей в данный момент привязки.

Кнопка для вызова диалога настроек глобальных привязок расположена в Панели текущего состояния

После нажатия этой кнопки на экране появится диалоговое окно Установка глобальных привязок,в котором устанавливаетсянеобходимая комбинация глобальных привязок.

Проверка области чертежа вокруг текущего положения курсора на соответствие одному из типов привязки осуществляется в том порядке, в котором они расположены в диалоговом окне.

Задание Постройте отрезок р1-р2, соединяющий центры окружностей по Образцу.

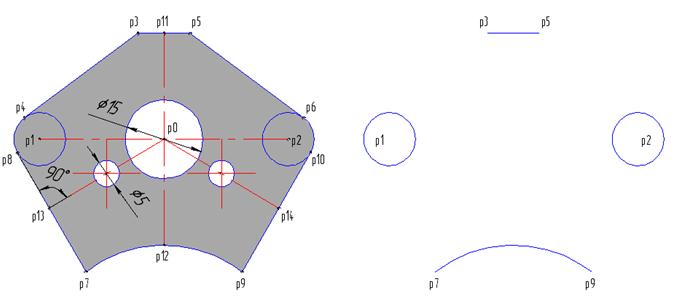

Образец

1. Включите кнопку Ввод отрезка на ИП Геометрия.

2. В ответ на запрос системы Укажитеначальную точку отрезка или введите ее координаты мышью поместите курсор приблизительно в центр окружности (точка р1). После срабатывания глобальной привязки Ближайшая точка, включенной по умолчанию,введите точку щелчком левой клавиши мыши (о срабатывании глобальной привязки можно судить по появлению дополнительного наклонного крестика - курсора привязки). Начальная точка отрезка зафиксирована.

Совет Не тратьте время на точное позиционирование основного курсора в нужной точке. Щелчок мыши можно выполнять сразу после появления курсора привязки. Точка будет зафиксирована в положении курсора привязки.

3. Отрезок нужно начертить со стилем линии Осевая. По умолчанию геометрические объекты создаются со стилем линии Основная. Для смены стиля щелкните в поле С тиль на Панели свойств и выберите текущий стиль- Осевая. После этого все последующие объекты будут вычерчиваться с данным стилем.

4. Мышью переместите курсор приблизительно в центр второй окружности (точка р2). После срабатывания глобальной привязки Ближайшая точка зафиксируйте точку щелчком левой клавиши мыши. Отрезок р1-р2 построен.

Задание Постройте отрезок р3-р4, начинающийся в точке р3 и проходящий касательно окружности с центром в точке р1.

1. Установите стиль линии - Основная. Для этого щелкните в поле Стиль на Панели свойств и выберите текущий стиль- Основная.

2. Отслеживая срабатывание глобальной привязки Ближайшая точка зафиксируйте начало отрезка в точке р3.

3. Щелкните по кнопке Установка глобальных привязок на Панели текущего состояния. В диалогом окне Установка глобальных привязок включите флажок Касание. Дополнительно включите флажок Отображать текст.

Замечание При установке флажка Отображать текст система наряду с курсором привязки генерирует подсказку о том, какая именно из включенных глобальных привязок выполняется в данный момент.

4. Переместите курсор приблизительно в точку касания (точка р4), после появления курсора привязки и подсказки Касание зафиксируйте точку.

Задание Аналогичным образом самостоятельно постройте отрезки р5-р6, р7-р8 и р9-р10.

Задание Постройте отрезок р11-р12, который соединяет середину отрезка р3-р5 (точка р11) и середину дуги р7-р9 (точка р12).

1. Установите в качестве текущего стиль линии Осевая.

2. Для определения положения точек войдите в диалог настройки глобальных привязок и дополнительно включите привязку Середина.

3. После этого постройте отрезок, указав его начальную и конечную точки.

Задание Постройте отрезок р0-р13. Он начинается в точке р0 - точке пересечения отрезков р1-р2 и р11-р12 и проходит перпендикулярно отрезку р7-р8.

1. Настройте работу глобальных привязок, дополнительно включив привязки Пересечение и Нормаль.

2. Постройте отрезок р0-р13.

Замечание Начальной точке р0 отрезка из списка включенных привязок удовлетворяет привязка Пересечение (точка пересечения отрезков р1-р2 и р11-р12) и Середина (середина отрезков р1-р2 или р11-р12). Т.к. в списке глобальных привязок вариант Середина расположен перед вариантом Пересечение, следовательно, он обладает более высоким приоритетом и будет выполняться в первую очередь.

В области точки р13 рядом друг с другом расположены средняя точка отрезка р7-р8 (на нее будет реагировать привязка Середина) и точка перпендикуляра из точки р0 на отрезок р7-р8 (на нее будет реагировать привязка Нормаль). Для выбора нужной точки необходимо перед выполнением щелчка подвигать мышь, чтобы помочь системе найти нужную точку.

Задание Самостоятельно постройте отрезок р0-р14.
