Тема 4. Правила оформления чертежей

И. К.

Ж. З. Ж.

Е.

Д.

Понятие о стандартах.

Тема 3. Виды чертежных инструментов, материалов и принадлежностей.

А. Б. В.

Оценочные баллы

Максимальный Фактический

1. К названиям чертежных инструментов, материалов и принадлежностей подберите соответствующие им рисунки. 1. Готовальня. 2. Транспортир. 3. Угольник чертежный. 4. Чертежная доска и рейсшина. 5. Чертежный станок с прибором. 6. Циркуль круговой. 7. Циркуль разметочный. 8. Ластик. 9. Кнопки канцелярские. 10. Карандаш. 11. Механизированный чертежный стол.

А. Б. В. Г.

Оценочные баллы

Максимальный Фактический

2. К названиям чертежных инструментов, материалов и устройства подберите в таблице верные им назначения. 1. Готовальня. 2. Транспортир. 3. Угольники чертежные. 4. Чертежная доска и рейсшина. 5. Чертежный станок с прибором. 6. Циркуль круговой. 7. Кронциркуль. 8. Карандаши.

Таблица.

Условное обозначение	Назначение
А.	При выполнении графических работ в черчении используют линейку, соединенную с поперечной планкой. Во время работы ее планку прижимают к левой кромке чертежной доски. С ее помощью проводят горизонтальные и наклонные линии.
Б.	В конструкторских бюро чертежи выполняют с помощью чертежного прибора, который заменяет измерительную линейку, угольник и транспортир.
В.	Вместе с линейкой или рейсшиной они применяются для проведения перпендикулярных и параллельных линий и построений некоторых углов.
Г.	Измерительный инструмент в виде циркуля с дугообразными ножками для сравнения диаметров деталей и других размеров с размерами, взятыми по масштабной линейке, концевым мерам и калибру.
Д.	Для выполнения графических работ используются разной марки: Т, М и ТМ или НВ. СТ.
Е.	Чертежный инструмент для построения и измерения углов на чертеже. Имеет вид разделенной на градусы полуокружности, концы которой соединены масштабной.
Ж.	Он состоит из длинной ножки с иглой и короткой для вставки карандашной вставки (ил рейсфедера). Вставку в ножке закрепляют зажимом (винтом с круглой гайкой).
З.	Это комплект чертежных инструментов, уложенных в футляр: круговой и разметочный циркули, рейсфедер для работы тушью, удлинитель к круговому циркулю, пенал для хранения запасных игл и пишущих стержней, центрик.

Оценочные баллы

Максимальный Фактический

3. Допишите определения следующих понятий.

А. Стандарт — это, в широком смысле слова, образец, эталон, модель, принимаемые за исходные для сопоставления с ними других подобных ____________________________.

Б. Стандартизация — это установление в государственном или ведомственном порядке строго определенных норм качества форм или размеров изделий, обязательных для производителей и ____________________________________________________________.

В. Стандарты ЕСКАД — это нормативные документы, которые устанавливают единые правила выполнения и оформления конструкторских документов во всех отраслях __________________________________________________________________________.

Г. ГОСТ — это государственные стандарты обязательны для всех предприятий и __________________________________________________________________________.

Оценочные баллы

Максимальный Фактический

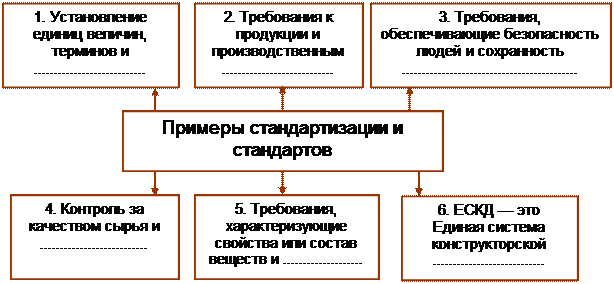

4. Впишите в блоки схемы пропущенные слова.

Схема.

Оценочные баллы

Максимальный Фактический
