Кумулятивні снаряди

Кумулятивні снаряди призначені для ураження броньованих рухомих і нерухомих цілей стрільбою прямою наводкою з гармат середнього калібру (рис.2.8).

Кумулятивні снаряди, на відміну від бронебійних, пробивають броню не за рахунок кінетичної енергії, а за рахунок ефективного використання енергії вибухової речовини кумулятивного заряду.

Досвід показує, що характер руйнування броні залежить не лише від потужності вибухової речовини і його маси, але і від форми і положення розривного заряду стосовно броні в момент вибуху.

Якщо в розривному заряді зробити кумулятивну виїмку, то такий заряд зробить більше заглиблення в броні. Якщо ж такий заряд підірвати на деякому віддаленні від броні, то він зробить ще більше заглиблення в броні. Це пояснюється тим, що ударна хвиля вибуху отримує напрямок зосередже-ння в бік перешкоди і при деякому віддалені від неї встигає сформуватися в ущільнений кумулятивний струмінь.

Таким чином, суть кумулятивного ефекту полягає у фокусному зосередженні енергії вибуху в заданому напрямку, тобто у ство-ренні концентрованого ущільненого газового потоку в ділянці кумулятивної виїмки.

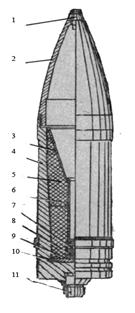

Рисунок 2.8 – Куму-лятивний снаряд: 1 – підривник; 2 – головка; 3 – облицювання кумуля-тивної воронки; 4 – корпус; 5 – розривний заряд; 6 – центральна трубка; 7 – капсуль-детонатор; 8 – детонатор; 9 – мастика; 10 – дерев’яний вкладиш; 11 – трасер

Для підвищення щільності газового потоку, а отже, і руйнівної дії кумуля-тивного снаряда в кумулятивну виїмку уста-новлюють металеве облицювання з червоної міді або з її сплавів.

Дія кумулятивних снарядів полягає в такому. Під час підриву розривного заряду починається процес перетворення вибухової речовини в хвилю детонації. На фронті цієї хвилі практично миттєво утворюються продукти детонації, які рухаються за хвилею детонації. При досягненні хвилею детонації кумулятивної виїмки продукти детонації почнуть поширюватись у просторі майже перпендикулярно до її поверхні. Якщо ж кумулятивна виїмка покрита металевим облицюванням, то під дією високих тисків, які дорівнюють сотням тисяч атмосфер, матеріал облицювання стає схожим на нестискувану рідину, а її частинки переміщуються разом із продуктами детонації, збільшуючи щільність потоку.

Продукти вибуху й частинки облицювання з її поверхні прямують до осі, де, вдаряючись один об одного, утворюють кумулятивний струмінь невеликого діаметра, спрямований уздовж осі, і мають щільність, близьку до щільності матеріалу облицювання, температуру близько 1000°К і швидкість – 10–15 км/с. До кінця формування кумулятивний струмінь має довжину l_кс і найбільші пробивні здатності. Потім струмінь поступово розтягується і руйнується. До складу кумулятивного струменя входить до 25% матеріалу облицювання, решта 75% його утворюють пест, який переміщається за струменем разом з продуктами детонації з відносно невеликою швидкістю (1–2 км/с).

При зустрічі кумулятивного струменя, який рухається з космічною швидкістю, з бронею у результаті гальмування кінетична енергія струменя перетворюється в потенціальну енергію тиску дуже великої сили, яка дорівнює 1–2 млн атмосфер, що і забезпечує пробивання броні.

При цьому пест та інші елементи снаряда залишаються перед бронею. У цьому випадку взаємодію кумулятивного струменя з бронею можна розглядати як взаємодію струменя нестискуваної рідини з рідинним середовищем, тобто під час пробивання броні її матеріал вимивається все новими ділянками кумулятивного струменя з утворенням спочатку конічного кратера (рис.2.9), а потім наскрізного отвору. З цього можна зробити висновок, що кумулятивний струмінь є уражаючим фактором. Уражаюча дія за бронею забезпечується спільною дією кумулятивного струменя, газоподібних продуктів детонації розривного заряда і металевими частинками броні.

Рисунок 2.9 – Дія кумулятивного струменя

Для обертальних снарядів густина кумулятивного струменя зі збільшенням швидкості обертання снаряда зменшується, оскільки струмінь перебуває під дією відцентрових сил.

Довжина кумулятивного струменя залежить від форми й площі поверхні кумулятивної виїмки. Очевидно, що зі збільшенням калібру снаряда довжина кумулятивного струменя збільшується.

Крім того, зі зменшенням кута зустрічі кумулятивного струменя з поверхнею перешкоди бронебійність зменшується. Варто визначити, що кумулятивні снаряди не дають рикошету струменя при невеликих кутах зустрічі з бронею.

Таким чином, ефективність дії кумулятивних снарядів залежить від їх конструкції, потужності вибухової речовини, будови кумулятивного вузла, способу стабілізації снаряда, властивостей перешкоди і кута зустрічі з нею і не залежить від швидкості снаряда в момент зустрічі з перешкодою.

Звичайно кумулятивні снаряди комплектуються головними підривниками з високою чутливістю, одноманітністю та швидкістю дії.
