Измерение ширины ленточки сверла

Измерение заднего угла a и угла наклона винтовой канавки w

Для измерения углов a и w сверло устанавливают в призме так, чтобы главная режущая кромка была расположена в вертикальной плоскости. На отсчетной шкале угломерной головки должен быть зафиксирован 0, а горизонтальная ось перекрестия Х-Х должна быть параллельна оси сверла (рис. 2.25, а). Перед измерением перекрестие устанавливают на угол сверла (рис. 2.25, а), после чего, вращая маховик 16 (см. рис. 2.17), перемещают вертикальную ось перекрестия У–У в положение, касательное к задней поверхности (рис. 2.25, б). Величину заднего угла определяют по угломерной шкале. После этого возвращают вертикальную ось перекрестия в исходное положение и перемещают горизонтальную ось X–X в положение, касательное к ленточке сверла (рис. 2.25, в). По угломерной шкале определяют величину угла наклона винтовой канавки w.

а		б

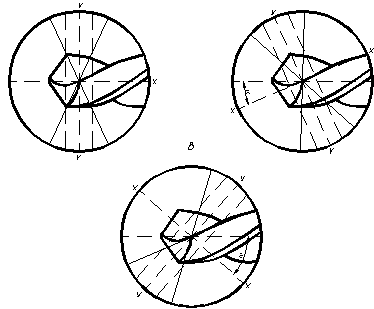

Рис. 2.25. Измерение заднего угла и угла наклона винтовой канавки на микроскопе БМИ

Для измерения ширины ленточки сверла f устанавливают 0 на угломерной шкале и разворачивают призму со сверлом так, чтобы горизонтальная ось перекрестия X–X была касательной к ленточке в измеряемой точке (рис. 2.26, а). После этого с помощью барабана 9 (см. рис. 2.17), смещают перекрестие на величину ширины ленточки (рис. 2.26, б). Значение f определяют как разность отсчётов по шкале барабана 9.

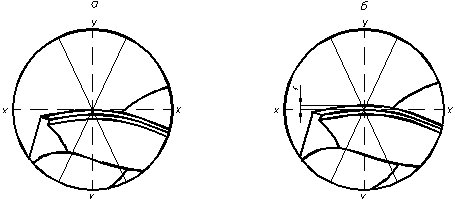

Рис. 2.26. Измерение ширины ленточки сверла на микроскопе БМИ
