Расчет камеры орошения

Значение коэффициентов n

Число рядов трубок	n	n1	n2	n3	n4
	28,0	0,448	0,129	4,18	1,707
1,5	25,3	0,447	0,087	3,92	1,761
	25,5	0,485	0,127	6,94	1,716

Расчеты воздухонагревателей выполняются для холодного периода I и II подогрева и для теплого периода II подогрева (в зависимости от по­строенных процессов на I-d диаграмме).

В кондиционерах КЦКП могут устанавливаться камеры орошения ОКФ-3, ОКС1-3 и ОКС2-3. Их характеристики приведены в таблицах 5 и 6, с. 168-169 /5/ и табл. П.4-2 и П.4-3. Обычно в холодный период года в камере орошения осуществляется адиабатный (I = const) процесс обработки воз­духа (т. е. воздух охлаждается и увлажняется), а в теплый период года, в зависимости от параметров наружного воздуха, может быть и адиабатный, и политропный (охлаждение и осушение) процессы обработки воздуха.

Адиабатный процесс.

Вычисляется коэффициент адиабатной эффективности Е_А по форму­ле

где t_О - температура воздуха в конце процесса обработки в камере оро­шения, на линии φ= 90-95 %, °С;

t₁ - температура воздуха в начале процесса обработки в камере орошения, °С;

t_wcр - температура точки, лежащей на пересечении продолжения ли­нии процесса обработки воздуха в камере орошения (НО или С₁О) и φ= 100 %, °С (температура мокрого термометра).

Коэффициент орошения определяется по формуле

Расход воды принимают по таблице приложения П4-1

Вспомогательный коэффициент Ф определяется по формуле в зависимости от типа кондиционера и .

Приведенный коэффициент энтальпийной эффективности для теплого периода (политропный процесс) рассчиты­вается по формуле

где энтальпия воздуха в начале и в конце процесса охлаждения воздуха,

– энтальпия насыщенного воздуха, соответствующая температуре воздуха, поступающего в оросительную камеру.

Температуру воды на входе в оросительную камеру принимаем =5-7°С. По значению показателя принимаем коэффициент орошения В по таблице 5.2.

Таблица 5.2

Значение показателей для камеры орошения ОКФ с широкофакельными форсунками

	В		В		В
0,41	1,0	0,58	1,6	0,7	2,2
0,43	1,1	0,61	1,7	0,7	2,3
0,46	1,2	0,63	1,8	0,705	2,4
0,49	1,3	0,66	1,9	0,71	2,5
0,54	1,4	0,67	2,0	0,72	2,6
0,565	1,5	0,687	2,1	0,73	2,7

Температура воды, выходящей из камеры орошения, определяется по выражению

Количество воды, кг/ч, поступающей на обработку воздуха, в камере орошения определяется по формуле

где G_ор - массовое количество воздуха, проходящее через камеру орошения, кг/ч.

Количество воды, кг/ч, подаваемое одной форсункой будет равно

где n - число форсунок, установленных в камере орошения.

Минимальный расход воды на форсунку должен быть

g_min⁼460 кг/ч для форсунок ЭШФ7/10;

g_min⁼870 кг/ч для форсунок УЦ14-10/15.

По значению массового расхода воды для политропного процесса охлаждения в теплый период и адиабатного процесса в холодный период принимают давление перед форсунками по таблице П4-2.

Коэффициент орошения для камер ОКФЗ должен быть В ≥ 0,7, а для ОКСЗ - В ≥ 0,6.

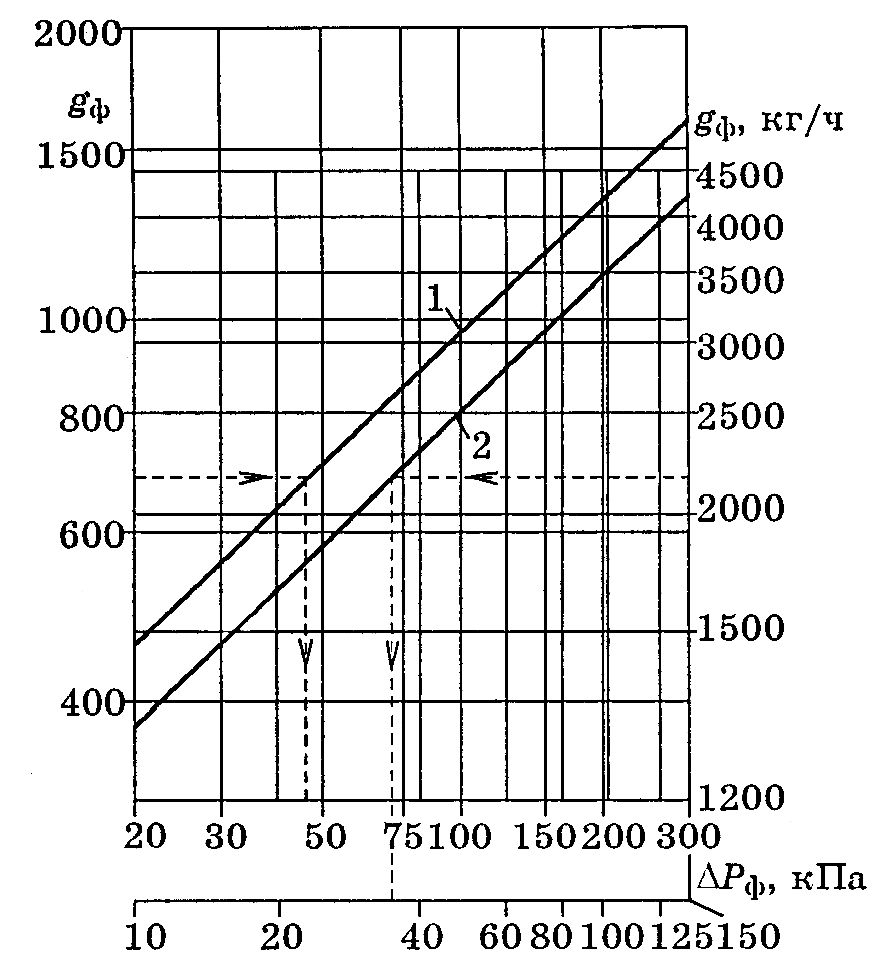

Рис. 5.1 - Расходные характеристики форсунок ЭШФ 7/10 (1) и УЦ14- 10/15 (2)

Для адиабатного процесса расчет камеры орошения проводится по формулам (5.7), (5.8), (5.14), (5.15) определяются значения Е_А, μ, M_w, g_ф, Δр_ф.

Аэродинамическое сопротивление камеры орошения ОКФ-3 Δр_ор ≤160 Па, камеры орошения ОКС-3 Δр_ор ≤ 160 Па.
