Легирование

Сплавы на основе никеля

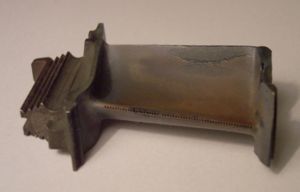

Рабочая лопатка ротора турбины двигателя RB199, из литейного никелевого жаропрочного сплава, бывшая в эксплуатации.

В 1950-х годах компаниями Pratt & Whitney и General Electric были разработаны сплавы Уаспалой (Waspaloy) и M-252, легированные молибденом и предназначенные для лопаток авиационных двигателей. Затем были разработаны такие сплавы, как Hastelloy alloy X, Rene 41, Инконель, в том числе Inco 718, Incoloy 901 и др.

Согласно оценкам экспертов, за период 1950-1980-х годов химические составы никелевых жаропрочных сплавов изменялись наиболее значительно за счет введения алюминия и замещающих его элементов в ' фазе. Указанное привело к увеличению объемной доли ' фазы от 25-35 об.% в сплавах нимоник 80 и U-700 до 65-70 об.% в современных лопаточных материалах

Жаропрочные сплавы на основе никеля, как правило, обладают сложным химсоставом. Он включает 12 — 13 компонентов, тщательно сбалансированных для получения необходимых свойств. Содержание таких примесей, как кремний (Si), фосфор (P), сера (S), кислород (O) и азот (N) также контролируется. Содержание таких элементов, как селен (Se), теллур (Te), свинец (Pb) и висмут (Bi) должно быть ничтожно малым, что обеспечивается подбором шихтовых материалов с низким содержанием этих элементов, т.к. избавиться от них в ходе плавки не представляется возможным. Эти сплавы обычно содержат 10—12 % хрома (Cr), до 8 % алюминия (Al) и титана (Ti), 5-10 % кобальта (Co), а также небольшие количества бора (B), циркония (Zr) и углерода (C). Иногда добавляются молибден (Mo), вольфрам (W), ниобий (Nb), тантал (Ta) и гафний (Hf).

Легирующие элементы в этих сплавах можно сгруппировать следующим образом:

1. Элементы, образующие с Ni аустенитную -матрицу с гранецентрированной кристаллической решёткой — Co, Fe, Cr, Mo и W
2. Элементы, образующие упрочняющую ' фазу (Ni₃X) — Al, Ti, Nb, Ta, Hf. При этом Ti, Nb и Ta входят в состав фазы и упрочняют её.
3. Элементы, образующие сегрегации по границам зёрен — B, C и Zr

К карбидообразующим элементам относятся Cr, Mo, W, Nb, Ta и Ti. Al и Cr образуют оксидные плёнки, защищающие изделия от коррозии.

Типичный химсостав деформируемых жаропрочных сплавов на никелевой основе

Сплав	%Ni	%Cr	%Co	%Mo	%Al	%Ti	%Nb	%C	%B	Zr	% др. элементов
Inconel X-750	73,0	18,0	-	-	0,8	2,5	0,9	0,04	-	-	6,8 % Fe
Udimet 500	53,6	18,0	18,5	4,0	2,9	2,9	-	0,08	0,006	0,05
Udimet 700	53,4	15,0	18,5	5,2	4,3	3,5	-	0,08	0,03	-
Waspaloy	58,3	19,5	13,5	4,3	1,3	3,0	-	0,08	0,006	0,06
Astroloy	55,1	15,0	17,0	5,2	4,0	3,5	-	0,06	0,03	-
Rene 41	55,3	19,0	11,0	10,0	1,5	3,1	-	0,09	0,005	-
Nimonic 80A	74,7	19,5	1,1	-	1,3	2,5	-	0,06	-	-
Nimonic 90	57,4	19,5	18,0	-	1,4	2,4	-	0,07	-	-
Nimonic 105	53,3	14,5	20,0	5,0	1,2	4,5	-	0,2	-	-
Nimonic 115	57,3	15,0	15,0	3,5	5,0	4,0	-	0,15	-	-

Типичный химсостав литейных жаропрочных сплавов на никелевой основе

Сплав	%Ni	%Cr	%Co	%Mo	%Al	%Ti	%Nb	%C	%B	Zr	% др. элементов
B-1900	64,0	8,0	10,0	6,0	6,0	1,0	-	0,10	0,015	0,1	4,0 % Ta
MAR-M200	60,0	9,0	10,0	-	5,0	2.0	1.0	0,13	0,015	0,05	12,0 % W
Inconel 738	61,0	16,0	8,5	1,7	3,4	3,4	0,9	0,12	0,01	0,10	1,7 % Ta, 3,6 % W
Rene 77	58,0	14,6	15,0	4,2	4,3	3,3	-	0,07	0,016	0,04
Rene 80	60,0	14,0	9,5	4,0	3,0	5,0	-	0,17	0,015	0,03	4,0 %W

Дата добавления: 2014-11-18
