2.3.5.1 Стыковые соединения

Для большинства сварных соединений преобладающим является нагрузка с малым общим числом циклов, поэтому основным расчетом является расчет по номинальным напряжениям.

Стыковые швы на прочность рассчитываются по номинальному сечению без учета усиления шва. Тавровые и угловые швы с глубокой проплавкой также можно рассматривать в качестве стыкового шва.

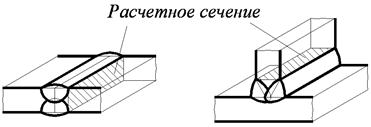

В качестве расчетного сечения берется сечение по границе наплавленного и основного металла (см. рис. 2.32), так как это оно меньше по площади поперечного сечения, чем площадь шва, и в то же время, оно ослаблено термическим влиянием сварки.

Рис. 2.32. Расчетное сечение стыкового шва

Типовые схемы для расчета стыковых швов с нагрузками, действующими в плоскости соединения, показаны в табл. 2.2.

Таблица 2.2

Схемы для расчета стыковых швов

Растяжение (сжатие)
	l – длина шва; s – толщина соединяемых деталей. Допускаемая сила (растягивающая или сжимающая): .
Поперечный изгиб
	, где W – момент сопротивления расчетного сечения; для случая поперечного изгиба: .
Продольный изгиб
	, где W – момент сопротивления расчетного сечения; для случая продольного изгиба: .

Напряжение от одновременного действия изгибающего момента и растяжения (сжатия):
