Разрезы
Планы Фасады Фасады должны дать представление о структуре здания, вертикальных и горизонтальных членениях, пластике, фактуре и цвете ограждающей поверхности, а также о связи здания с окружающим пространством. Выбор вида графического изображения зависит в первую очередь от назначения здания, характера его архитектуры и масштаба исполнения. Несмотря на разнообразие графических приемов, чертеж фасада должен обладать одним обязательным качеством – быть предельно точным по рисунку, лаконичным и простым для восприятия. На демонстрационные чертежи фасадов наносят координационные оси (крайние, у деформационных швов, в местах перепада высот и т.п.), антураж; высотные отметки не проставляются. Фасады или перспектива, выполненные на нестандартных листах или планшетах, штампа не имеют. Вместо штампа делаются подписи в правом нижнем углу с указанием зав. кафедрой, руководителя проекта (консультанта по архитектурной части) и дипломника. На стандартных листах подпись чертежа делается сверху, например: «ФАСАД 1 – 22», «ФРАГМЕНТ 3 ФАСАДА». Пример оформления фасада см. прил. 10. На планы этажей наносят: - координационные оси здания (сооружения); - размеры, определяющие расстояние между координационными осями и проемами, привязки и толщину стен, перегородок, другие необходимые размеры, отметки участков, расположенных на разных уровнях; - линии разрезов, которые проводят, как правило, с таким расчетом, чтобы в разрез попали оконные и дверные проемы, наружные ворота, лестничные клетки; - позиции (марки) элементов здания (сооружения), заполнения проемов окон, дверей (кроме входящих в состав щитовых перегородок), ворот, перемычек, лестниц и др. Допускается позиционное обозначение проемов ворот и дверей указывать в кружках диаметром 5 мм; - обозначение узлов и фрагментов планов; - наименование помещений (технологических участков, их площади, категории по взрывопожарной и пожарной опасности (кроме жилых зданий). Площади проставляют до второго знака после запятой в правом нижнем углу помещения (технологического участка) и подчеркивают. Категории проставляют под наименованием помещений в прямоугольнике размером 5 х 8 (h) мм. Для жилых зданий, при необходимости, на планах указывают тип и площадь квартир. Допускается наименование помещений (технологических участков), их площади и категории приводить в экспликации по форме 10.

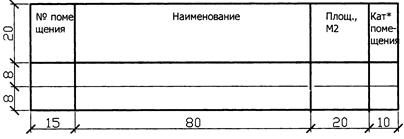

Форма 10 Экспликация помещений
*
В этом случае на планах вместо наименования помещений (технологических участков) проставляют их номера. Экспликацию, как правило, не делают для жилых зданий Пример выполнения плана см. приложение 11.
Условные графические обозначения санитарно-технических устройств приведены в приложении 12. Площадки, антресоли и другие конструкции, расположенные выше секущей плоскости, изображают схематично штрихпунктирной линией с 2-мя точками. К планам этажей прилагают: § ведомость перемычек по форме 11;
Форма 11 Ведомость перемычек
§ спецификацию элементов перемычек (примеры заполнения приведены в приложении 13); § спецификацию элементов заполнения проемов, замаркированных на планах, (пример заполнения приведен в приложении 14). В дипломном проекте в чертежах разрезов прорабатывается как надземная, так и подземная часть. Один из разрезов выполняется по лестничной клетке, либо дается соответствующий фрагмент разреза (приложение 15). На разрез наносят: § координационные оси здания (сооружения), проходящие в характерных местах разреза (крайние, у деформационных швов, несущих конструкций, в местах перепада высот и т.п.) с размерами, определяющими расстояния между ними и общее расстояние между крайними осями; § отметки, характеризующие расположение элементов несущих и ограждающих конструкций, изображенных на разрезах; § размеры и привязки по высоте проемов, отверстий, ниш и т.п. в стенах и перегородках, изображенных в сечении; § позиции (марки) элементов здания (сооружения), не указанные на планах; § обозначение узлов и фрагментов; § толщину стен и их привязку к координационным осям здания (сооружения) при необходимости. Линии контуров элементов конструкций в разрезе изображают сплошной толстой основной линией; видимые линии контуров, не попадающие в плоскость сечения – сплошной тонкой линией. Пол на грунте изображают одной основной линией, пол на перекрытии и кровлю – одной сплошной тонкой линией, независимо от числа слоев в их конструкции. Состав и толщину слоев многослойных конструкций указывают в выносной надписи в соответствии с рис. 1.
Рис. 1. Выносные надписи на рисунках
