Диполь в равностороннем треугольнике

Если диполь поместить в центр равностороннего треугольника, то он будет равноудален ото всех его вершин (на рис. 13.3 диполь изображен вектором дипольного момента - Р).

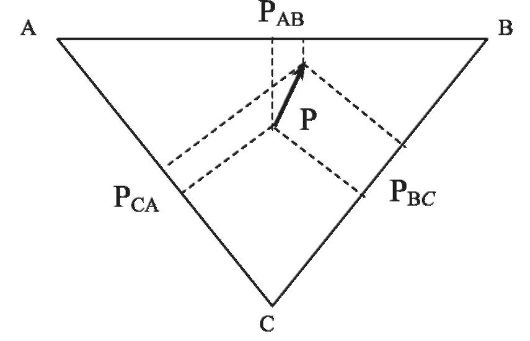

Рис. 13.3. Диполь в равностороннем треугольнике

Можно показать, что в этом случае разность потенциалов (напряжение) между двумя любыми вершинами прямо пропорциональна проекции дипольного момента на соответствующую сторону (U_AB ~ P_AB). Поэтому отношение напряжений между вершинами треугольника равно отношению проекций дипольного момента на соответствующие стороны:

Сопоставляя величины проекций, можно судить о величине самого вектора и его расположении внутри треугольника.

Диполь не только сам является источником электрического поля, но и взаимодействует с внешним электрическим полем, созданным другими источниками.

В однородном электрическом поле напряженностью E на полюса диполя действуют равные по величине и противоположные по направлению силы (рис. 13.4). Поскольку сумма таких сил равна нулю, поступательного движения они не вызывают. Однако они

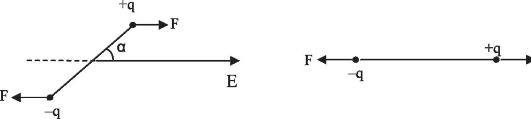

Рис. 13.4. Диполь в однородном электрическом поле

создают вращательный момент, величина которого определяется следующей формулой:

Этот момент «стремится» расположить диполь параллельно линиям поля, т.е. перевести его из некоторого положения (а) в положение (б).
