П4.3. Пример построения круговой диаграммы

Пример рассмотрен на данном сайте в <Microsoft Excel>→<7.3. Пример построения круговой диаграммы>.

Построим круговую диаграмму. Для этого в таблице (рис. 42) выделим диапазон С13:H13 и вызовем Мастер диаграмм.

Рис. 42. Выбор диапазона для построения круговой диаграммы

Шаг 1. Тип диаграммы – круговая, разновидность – объемный вид (рис. 43).

Рис. 43. Шаг 1. Выбор типа диаграммы и ее разновидности

Шаг 2. Источник данных диаграммы:
• вкладка Диапазон данных (рис. 44) Диапазон =Расчет!$C$13:$H$13; Ряды в – строках.

Рис. 44. Шаг 2. Вкладка диапазон данных

• вкладка Ряд (рис. 45) в поле Имя введем название ряда, выделив на рабочем листе ячейку С12 и введем в поле Подписи категорий диапазон С12: H12.

Рис.45. Шаг 2. Вкладка Ряд

Шаг 3. Параметры диаграммы: вкладка Подписи данных (рис.46) Включить в подписи доли.

Рис. 46. Шаг 3. Вкладка Подписи данных

Шаг 4. Размещение диаграммы: Поместить диаграмму на листе имеющемся.

Рис.47. Шаг 4. Размещение диаграммы

Построенная круговая диаграмма приведена на рис. 48.

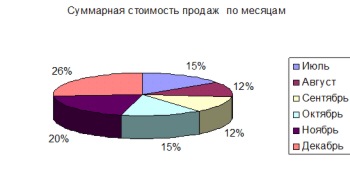

Рис. 48. Круговая диаграмма
