ПОС по U

ООС по I

K

K

ПОС

ООС

2.2.1.4

ОС бывают положительные и отрицательные

По способу подачи на вход

а) параллельнaя

б) последовательная

в) смешанная

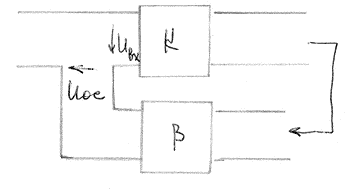

Последовательная ОС по U

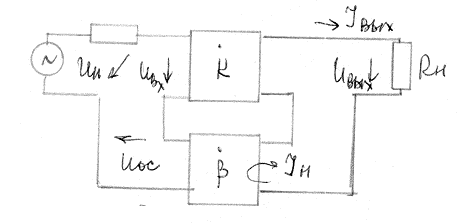

последовательная ОС по I

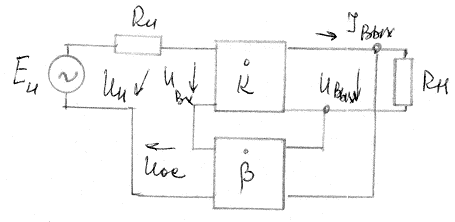

параллельная ОС по U

ПОС → Ů_вх = Ů_ист + Ů_ос

ќ = ке^J×j

β = β е^J×j φ_к+φ_β = 2πn

ООС Ů_вх = Ů_ист - Ů_ос

φ_к + φ_β = (2n +1)π

Влияние ОС на основные технические показатели усилителя

А. Коэффициент усиления

пусть φ_к ≈ 0

φ_β ≈ 0

U_вх = U_и - U_ос

U_ос = β U_вых

U_вых

к=--------

U_вх U_вых

--------

U_вых U_вых U_вых U_вх к

K_β = ---------- = -------------- = ------------------ = ----------------------- = ----------

U_и U_вх + U_ос U_вх + β U_вх U_вх U_вых 1+βk

------- + β ---------

U_вх U_вх

1+βk = A – глубина ОС

βk – петлевое усиление

к

к_оос = -----

A

к

K_β = --------- - усилитель превращается в генератор

т.к. βk < 1; ------------- > 1

Б. Стабильность коэффициента усиления

В. Входное сопротивление

U_{ВХ ООС} = U_И + U_ОС

U_ОС = K×b×U_ВХ

R_{ВХ ООС} = R_ВХ×(1+b×K)

Г. Выходное усиление

при ООС по U U_вых меньше подвержено изменению при изменении I_вх (т.к. ООС уменьшает нестабильность коэффициента усиления) что соответствует ↓ R_вых

R_вых

Rвых_{ООС по U} = --------------
