Воздухораспределительные устройства

Воздухораспределительные устройства устанавливаются на выходе приточного воздуха из системы. Они предназначены для выпуска воздуха в помещения. Применение для этих целей специальных устройств обусловлено необходимостью равномерного распределения приточного воздуха по всему объему помещения и предотвращения повышенных скоростей внутреннего воздуха в зоне нахождения людей.

В качестве воздухораспределительных устройств применяются: воздуховоды с отверстиями в боковых и нижних стенках; перфорированные воздуховоды; приточные насадки диффузорного, веерного и других типов.

Конструкции некоторых видов воздухораспределительных устройств приведены на рис. 2.26.

Выбор вида воздухораспределительных устройств определяется назначением помещения, требованиями к его интерьеру и уровню комфортности среды помещения, экономическими критериями и рядом других условий.

Рис. 2.26. Воздухораспределительные устройства: а) приточный патрубок; б) диффузорный воздухораспределитель; в) веерный воздухораспределитель; г) воздухораспределитель для горизонтальной подачи воздуха; д) схема подачи приточного воздуха в зону дыхания. КСД – камера статического давления. 1 – патрубок для входа приточного воздуха из КСД; 2 – сопло; 3 - рециркуляционный воздух.

Примеры оформления воздухораспределительных устройств в помещениях показаны на рис. 2.27 и рис. 2.28.

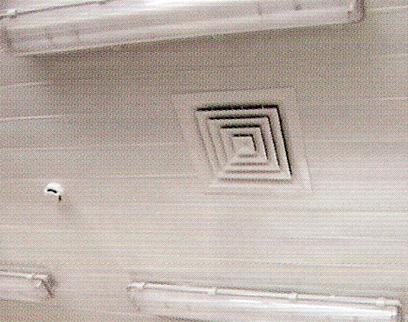

Рис. 2.27. Диффузорный воздухораспределитель.

Рис. 2.28. Распределение приточного воздуха через патрубки в нижней стенке воздуховода.
