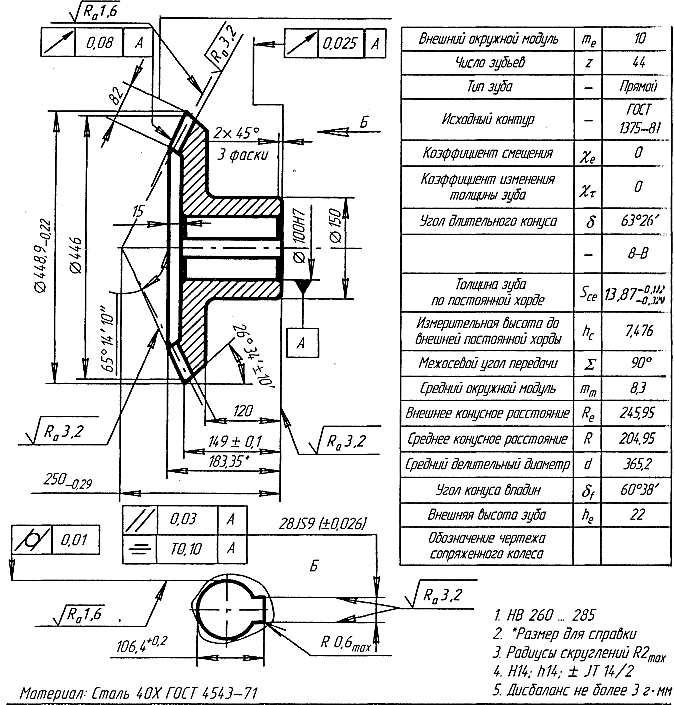

Коническое зубчатое колесо.

Шлицевые соединения

Шпоночное соединение

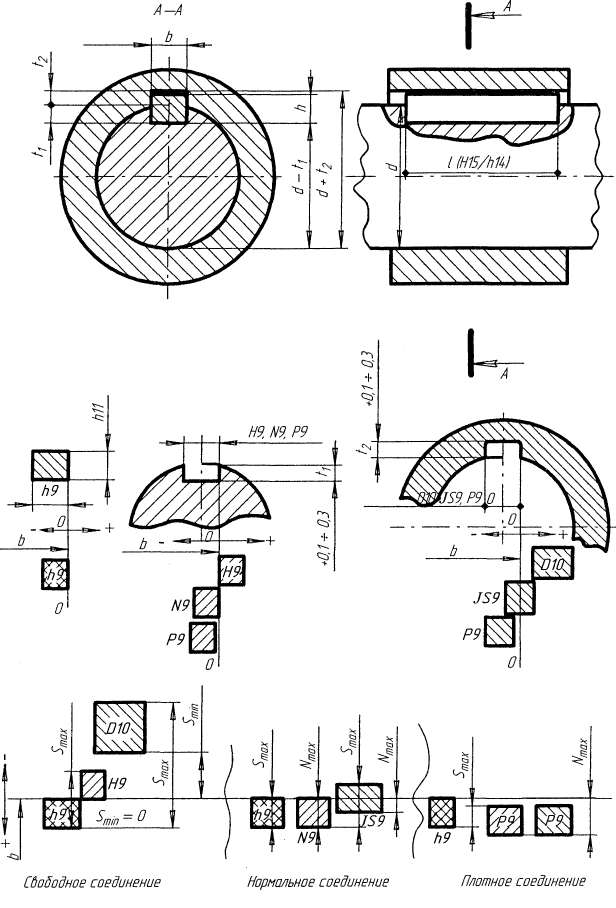

Соединения с призматическими шпонками

Обозначение допусков углов и конусов

Измерительное сечение

Номинальное значение замыкающего звена У Σ, А Σ
Размерная или функциональная цепи   Линейная цепь Плоская цепь	У Σ = f y (x i) i = А Σ = А Σ =
Среднее значение замыкающего звена Уc Σ, Аc Σ
Размерная или функциональная цепи   Линейная цепь   Плоская цепь	Метод mах-min УУc Σ = f y (x ci); i =     Аc Σ =   Аc Σ =	Метод вероятностный   ; i =
a i - коэффициент относительного смещения; ;
Допуск замыкающего звена Т Σ
Размерная или функциональная цепи     Линейная цепь     Плоская цепь
λi - коэффициент относительного рассеяния; ;
Предельные значения замыкающего звена А Σmах, А Σmin
Все цепи	А Σmах (у Σmах) = Аc Σ (уc Σ) + Т Σ / 2 А Σmin (у Σmin) = Аc Σ (уc Σ) – Т Σ / 2
Примечание → – обозначение уменьшающих звеньев, ← – обозначение увеличивающих звеньев.

Приложение 2

ТАБЛИЦЫ ПО ДОПУСКАМ И ПОСАДКАМ.

Основные обозначения:

S (S _max, S _min) – зазор (максимальный, минимальный) в соединении;

N (N _max, N _min) – натяг (максимальный, минимальный) в соединении;

а 11, b 11, b 12, c 8, c 11 и т.д. – поля допусков валов;

A 11, B 11, B 12, C 11, D 8 и т.д. – поля допусков отверстий;

a, b, c и т.д. – основные отклонения валов (всего 28 основных отклонений: от a до zc);

A, B, C, D и т.д. – основные отклонения отверстий (всего 28 основных отклонений: от A до ZC);

Основное отклонение – одно из двух предельных отклонений (верхнее или нижнее), ближайшее к номинальному размеру; зависит только от номинального размера;

11, 12, 8 и т.д. в обозначениях полей допусков – номера квалитетов – уровней точности (всего 19 квалитетов: 01, 0, 1–17).

Основные отклонения валов (отверстий):

a, b, c, cd, d, e, ef, f, fg, g, h (A, B, C, CD, D, E, EF, F, FG, G, H) – для полей допусков в посадках с зазором S;

js, j, k, m, n (JS, J, K, M, N) – в посадках переходных N – S;

p, r, s, t, u, v, x, y, z, za, zb, zc (P, R, S, T, U, V, X, Y, Z, ZA, ZB, ZC) – в посадках с натягом N;

H 11/ a 11, H 11/ b 11, H 12/ b 12, H 8/ c 8, H 11/ c 11 и др. – посадка в системе (основного – Н) отверстия (СА);

A 11/ h 11, B 11/ h 11, B 12/ h 12, C 11/ h 11, D 8/ h 8 и др. – посадка в системе (основного – h) вала (СВ);

E 9/ n 6, F 8/ k 6, F 8/ m 6 и др. – комбинированные посадки, в которых отверстия приняты по системе вала СВ, а валы – по системе отверстия СА;

T (T _S, T _N, T _d, T _D и т.д.) – допуск (зазора, натяга размеров вала, отверстия);

YT (YT 14, Y T 15 и др.) – допуск соответствующего квалитета (14-го, 15-го);

TF (TFL, TFE, TFK, TFP, TFZ) – допуск формы поверхности;

TP (TPA, TPR, TPN, TPC, TPN, TPS, TPX) – допуск расположения поверхности;

TC (TCR, TCA, TCTR, TCTA, TCL, TCE) – суммарный допуск расположения и формы поверхности;

AT (AT _α, AT '_α, AT _h, AT _D) – допуск угла;

R _Z, R _A, R _max, S, S _m, t _p – параметры шероховатости поверхности.
