Внутреннее строение земли

Изучение внутреннего строения Земли производится различными методами. Геологические методы, основанные на изучении естественных обнажений горных пород, разрезов шахт и рудников, кернов глубоких буровых скважин, дают возможность судить о строении приповерхностной части земной коры. Глубина известных пробуренных скважин достигает 7,5–9,5 км и только одна в мире опытная скважина, заложенная на Кольском полуострове, уже достигла глубины более 12 км при проектной глубине до 15 км. В вулканических областях по продуктам извержения вулканов можно судить о составе вещества на глубинах 50–100 км.

В целом же глубинное внутреннее строение Земли изучается главным образом геофизическими методами: сейсмическим, гравиметрическим, магнитометрическим и др. Одним из важнейших методов является сейсмический (греч. "сейсмос" - трясение) метод, основанный на изучении естественных землетрясений и "искусственных землетрясений", вызываемых взрывами или ударными вибрационными воздействиями на земную кору.

Очаги землетрясений располагаются на различных глубинах от приповерхностных (около 10 км) до самых глубоких (до 700 км), прослеженных в разломных зонах по окраинам Тихого океана. Возникающие в очаге сейсмические волны как бы просвечивают Землю и дают представление о той среде, через которую они проходят. В очаге (или фокусе) возникают два главных типа волн:

1) самые быстрые продольные Р -волны (т.е. первичные - primary);

2) более медленные поперечные S -волны (т.е. вторичные - secondary).

При распространении Р -волн горные породы испытывают сжатие и растяжение (смещение частиц среды вдоль направления волны). Р -волны проходят в твердых и жидких телах земных недр. Поперечные S -волны распространяются только в твердых телах, и с их распространением связаны колебания горных пород под прямым углом к направлению распространения волны (рис. 1.3). При прохождении поперечных волн упругие породы подвергаются деформации сдвига и кручения.

Рис. 1.3. Два типа объемных сейсмических волн (по Б. Болту): а - сжатие - растяжение, б - удвоенная амплитуда

Рис. 1.4. Отраженные и преломленные сейсмические волны в различных средах

Кроме того, выделяются поверхностные L -волны (т.е. длинные - long), которые отличаются сложными синусоидаль-ными колебаниями вдоль или около земной по-верхности. Регистрация прихода сейсмических волн производится на специальных сейсми-ческих станциях, обору-дованных записывающи-ми приборами – сейсмографами, располо-женными на разных расстояниях от очага. Такое расположение сейсмостанций позволяет судить о скорости рас-пространения колебаний на разных глубинах, поскольку к более отдаленным станциям приходят волны, прошедшие через более глубокие слои Земли. Запись сейсмографом прихода волн называется сейсмограммой.

Реальные скорости сейс-мических воли зависят от упругих свойств и плотности горных пород, через которые они проходят. Изменения скорости сейсмических волн отчетливо показывают на неоднородность и расслоенность Земли. О раз-личных слоях и состоянии веществ, их слагающих, указы-вают преломленные и отражен-ные волны от их граничных поверхностей (рис. 1.4).

На основании скорости распространения сейсмических волн австралийский сейсмолог К. Буллен разделил Землю на ряд зон, дал им буквенные обозначения в определенных усредненных интервалах глубин, которые используются с некоторыми уточнениями до настоящего времени (рис. 1.5).

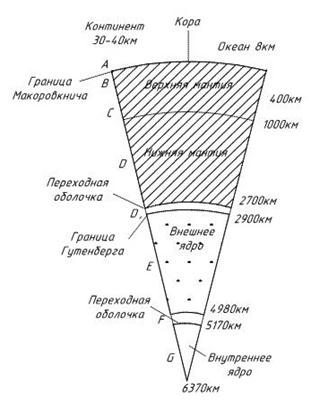

Рис. 1.5. Строение Земли. Оболочки Земли, выделенные по распространению сейсмических волн

Выделяют три главные области Земли:

1. Земная кора (слой А) – верхняя оболочка Земли, мощность которой изменяется от 6–7 км под глубокими частями океанов до 35–40 км под равнинными платформенными территориями кон-тинентов, до 50–70(75) км под горными сооружениями (наибольшие под Гималаями и Андами).

2. Мантия Земли, распространя-ющаяся до глубин 2900 км. В ее пределах по сейсмическим данным выделяются: верхняя мантия – слой В глубиной до 400 км и С – до 800–1000 км (некоторые исследователи слой С называют средней мантией); нижняя мантия – слой D до глубины 2700 с переходным слоем D ¹ – от 2700 до 2900 км.

3. Ядро Земли, подразделяется: на внешнее ядро – слой Е в пределах глубин 2900–4980 км; переходную оболочку – слой F – от 4980 до 5120 км и внутреннее ядро – слой G до 6971 км.

Земная кора отделяется от слоя В верхней мантией достаточно резкой граничной скоростью. В 1909 г. югославский сейсмолог А. Мохоровичич при изучении балканских землетрясений впервые установил наличие этого раздела, носящего теперь его имя и принятого за нижнюю границу земной коры. Часто эту границу сокращенно называют границей Мохо или М. Второй резкий раздел совпадает с переходом от нижней мантии к внешнему ядру, где наблюдается скачкообразное падение скорости продольных волн с 13,6 до 8,1 км/с, а поперечные волны гасятся. Внезапное резкое уменьшение

¹ По Б. Болту приведены следующие границы отдельных зон: основание слоя С – 670км, слоя D – 2885 км, слой F в интервале 4590–5155 км. Близкие данные в работе В. А. Жаркова.

скорости продольных волн и исчезновение поперечных волн во внешнем ядре свидетельствуют о необычайном состоянии вещества, отличающемся от твердой мантии.

Эта граница названа именем Б. Гутенберга. Третий раздел совпадает с основанием слоя F и внутренним ядром Земли (слой G).
