ЭЛЕКТРОННЫЙ ЦИФРОВОЙ ПРОЕКТОР

Формирование изображений методом проецирования на белый экран реализуется с помощью электронных цифровых проекторов (ЭЦП). Схема ЭЦП приведена на рис.3.12.

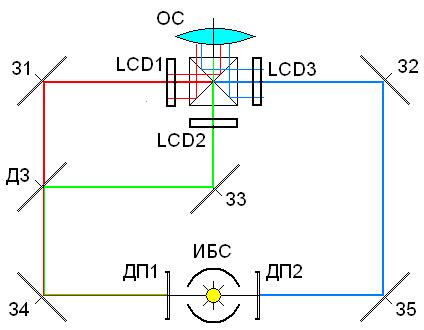

Рис.3.12. Схема электронного проектора на основе LCD

Цветное изображение формируется с помощью трех жидкокристаллических дисплеев LCD1-LCD3, работающих на просвет. Каждый дисплей формирует одну из трех цветовых составляющих. Источником света ИБП является галогеновая лампа. Световые потоки формируются с помощью дихроичных пленок ДП1, ДП2 и дихроичного зеркала ДЗ. Перенаправление световых потоков осуществляется зеркалами З1-З5. Объединение световых потоков выполняется суммирующей призмой, состоящей из четырех прямоугольных призм и разделенных дихроичными слоями. Оптическая система ОС обеспечивает фокусировку изображений на экране.

Назначение накопителей информации на магнитных дисках (НИМД): длительное хранение больших объемов информации после выключения ЭВМ. Применяется два вида НИМД: «гибкие магнитные диски» (НГМД) и «жесткие диски» или «винчестеры» (НЖМД). Первый тип накопителей используется для хранения относительно небольших объемов информации вне ЭВМ и переноса ее между ЭВМ, второй тип служит для оснащения системных блоков ЭВМ.

Данные запоминаются в виде намагниченных областей, записываемых на окружностях вокруг центра диска. Каждая из концентрических окружностей представляет собой дорожку, а каждая дорожка делится на равные сегменты, называемые секторами
