СЕЧЕНИЯ

Правила изображения и обозначения сечений устанавливает стандарт [11].

Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости.

В зависимости от определенных условий сечения подразделяют, как показано на рис. 96.

	Рис. 96

Предпочтительными являются вынесенные сечения. Вынесенные сечения располагаются вне изображения детали: 1) в разрыве между частями одного и того же изображения (рис. 97); 2) на продолжении следа секущей плоскости (рис. 98); на свободном месте поля чертежа (рис. 99)

		Рис. 97
		Рис. 98

	Рис. 99

В разрыве между частями изображения и на продолжении следа секущей плоскости рекомендуется располагать симметричные сечения, тогда они не обозначаются (рис. 97). Если сечение располагается на свободном поле чертежа, то оно обозначается так же, как обозначаются разрезы (рис. 99)

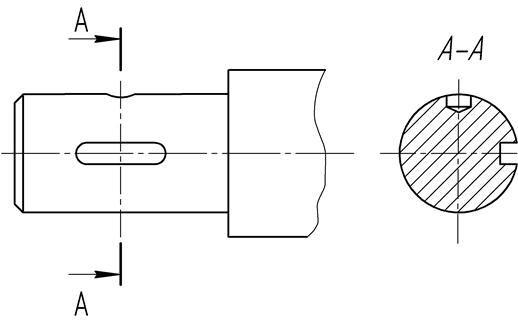

Для сечений всех видов, когда секущая плоскость проходит через ось вращения цилиндрического, конического, сферического углублений или сквозного отверстия, контуры углублений и отверстий должны быть вычерчены полностью (рис. 99).

Контур вынесенного сечения всегда обводится сплошной толстой линией.

Для ряда одинаковых сечений, относящихся к одной и той же детали, линии сечения следует обозначать одной и той же буквой и вычерчивать одно сечение (рис. 100 а). Если секущие плоскости направлены под разными углами, то условное обозначение не наносится (рис. 100 б).

	Рис. 100

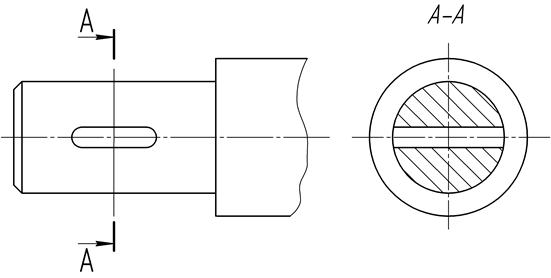

Если секущая плоскость проходит через некруглое отверстие и сечение получается состоящим из отдельных самостоятельных частей, то вместо сечения следует применять разрез (рис. 101).

	Рис. 101
