Водокольцевые вакуумные насосы

В корпус насоса заливают воду, которую при вращении рабочего колеса отбрасывается к периферии корпуса. При этом образуется водяное колесо, касающейся верхней части втулки рабочего колеса, а ниже втулки – воздушная камера 1, 2, 3, 4, 5, 6, разделяющая на две области – всасывающую 1, 2, 3 и напорную 4, 5, 6. Объемы камер 1, 2, 3 постепенно увеличиваются, в них создается вакуум, и из всасывающего трубопровода через серповидный вырез А поступает воздух. Одновременно объемы камер 4, 5, 6 уменьшаются, и воздух из них вытесняется через серповидный вырез Б в нагнетательный трубопровод.

Водоподъемные колеса.

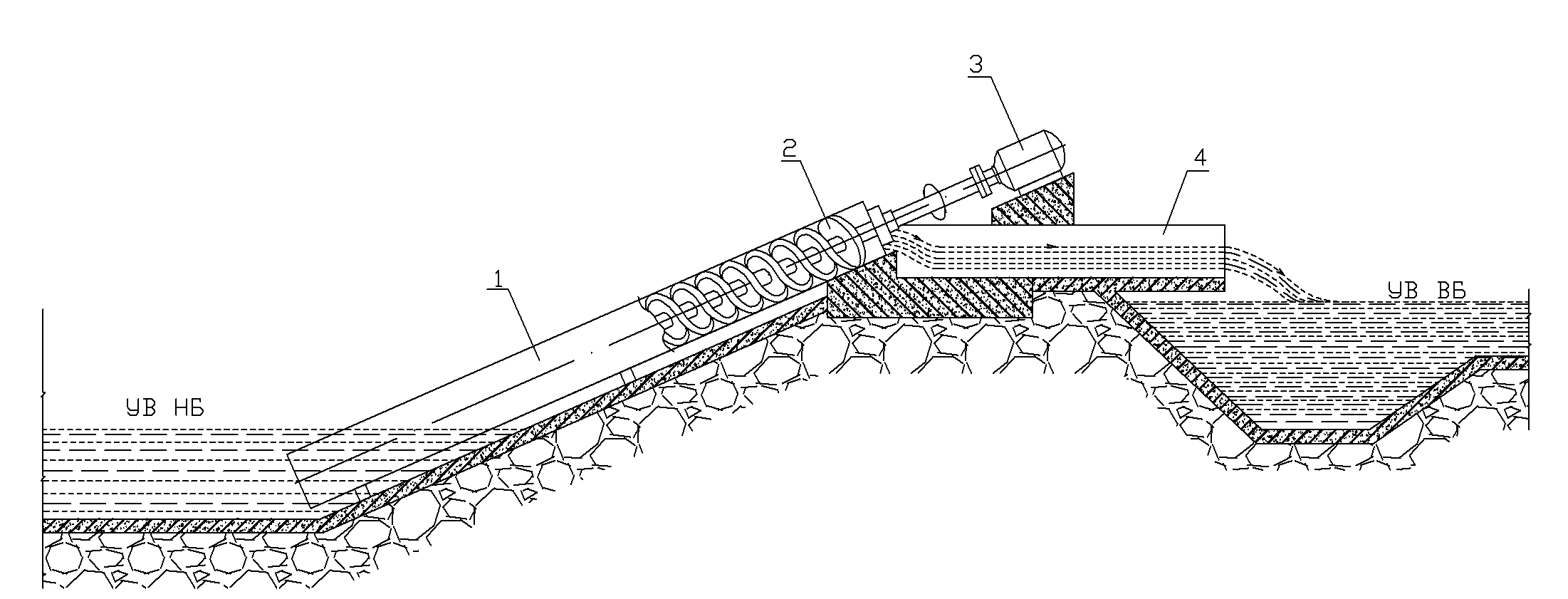

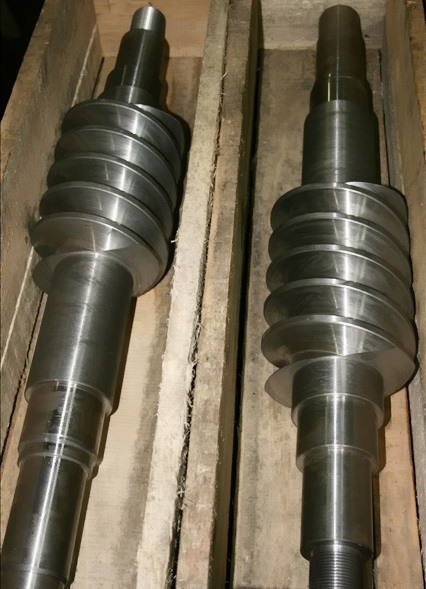

Черпаковые насосы состоят из вращающихся шнеков или винтов. Шнек – представляет собой плоскую трехзаходную спираль, навитую на вал и соединенную с ним.

1. Корпус

2. спираль шнека

3. электродвигатель

4. лоток
