Динамічні елементи

У режимі «Runtime» ці елементи змінюють свій зовнішній вигляд (зазвичай залежно від значення змінної). На відміну від векторних елементів, динамічні елементи в режимі «Runtime» змінюють свій зовнішній вигляд. Динамічні елементи використовуються для відображення значень змінних або для виконання відповідних функцій.

1. У менеджері проекту відкрити розділ «Pictures» і вибирати «Templates».

2. Вибравши в контекстному меню «Template new...», створити новий шаблон. Автоматично буде створений шаблон з назвою Template_0. У вікні властивостей можна змінити властивості шаблона. За замовчанням розмір шаблона встановлюється відповідно поточній роздільній здатності екрана. Далі слід змінити параметри налаштування розміру шаблона таким чином, щоб зверху і знизу екрана залишався деякий порожній простір. У верхній частині необхідно передбачити простір для рядка стану, а знизу – для створення кнопкової панелі. Для даного прикладу використовуємо роздільну здатність екрана 1024´768 (рис. 3.19).

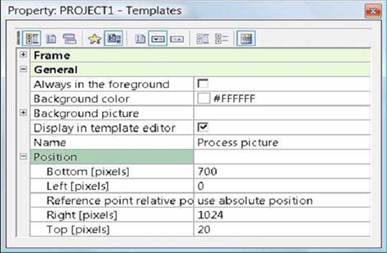

Рисунок 3.19 – Вікно зміни властивостей вибраного шаблона

3. Змінимо властивості шаблона, як показано на рис. 3.19. Для кнопкових панелей створимо шаблон з назвою Button Bar. Розмір шаблона: зліва/зверху 0/700 праворуч/знизу 1024/768.

4. Створення нового зображення. Для створення зображення в менеджері проекту вибирають розділ «Pictures».

5. Вибравши в контекстному меню «Picture new...», створюють нове зображення. Автоматично буде створено зображення з назвою «Picture 0». У вікні властивостей користувач може внести зміни до його властивостей.

6. У розділі «General» уводять ім’я зображення «Start Pic», з його типом «Standard».

7. У розділі «Template» слід перевірити, що зображення пов’язане з шаблоном «Process picture».

8. У деталізованому перегляді менеджера проекту або за допомогою контекстного меню подвійним клацанням миші відкривають створене зображення. Оскільки це перше збережене зображення, його ім’я буде автоматично додано до властивостей проекту в розділі «Start pic». При переході в режим «Runtime» це зображення відкриється автоматично.

9. Тепер потрібно створити зображення з назвою «Hall», пов’язане з шаблоном «Process picture». Потім створюють зображення з назвою «BB-Start», пов’язане з шаблоном «Button bar».

10. У полі «Representation/Text» вписують необхідний текст, наприклад: «My first project». Тепер для створеного текстового елемента задамо новий тип шрифту.

11. У менеджері проекту вибрати пункт «Pictures/Fonts».

12. У режимі деталізованого перегляду відкривають контекстне меню і вибирають пункт «Font new». Відкривається стандартне діалогове вікно ОС «Windows» для завдання параметрів шрифтів (рис. 3.20).

Рисунок 3.20 – Діалогове вікно вибору типа шрифту для статичного тексту

Для даного прикладу виберемо шрифт «Times New Roman», зображення – напівжирний, розмір шрифту – 16.

13. У режимі деталізованого перегляду з’явився новий шрифт «New 1», а у вікні властивостей відображуються його характеристики (рис. 3.21).

Рисунок 3.21 – Вікно деталізованого відображення характеристик заданого шрифту

14. Змінити ім’я шрифту на «Titel». Шрифти, вибрані тут, можуть використовуватися у всіх елементах, які містять текст. Вибраний шрифт використовуватиметься для текстового елемента.

15. На зображенні вибрати текстовий елемент і у вікні властивостей відкрити розділ «Font».

16. У правому стовпці вибрати властивості шрифту (рис. 3.22).

Рисунок 3.22 – Вікно вибору типу використовуваного шрифту

– Вибрати шрифт «Titel».

– Після цього зберегти отримане зображення.

17. Створення функції для елементів. Перемикання між зображеннями здійснюється за допомогою кнопок на кнопковій панелі. Реалізується ця можливість за допомогою функцій. Усі доступні функції надаються в списку функцій. У менеджері проекту слід вибрати розділ «Functions».

У деталізованому перегляді менеджера проекту відображуватиметься порожній список функцій. Тут відображуватимуться функції, які будуть створені пізніше.

18. Відкрийте контекстне меню, і виберіть «Function new...». Відкриється діалогове вікно зі списком обумовлених функцій. Функції в ньому відсортовані за розділами. Створіть функцію, що реалізовує закриття режиму «Runtime» (рис. 3.23).

19. Відкривають розділ «Application».

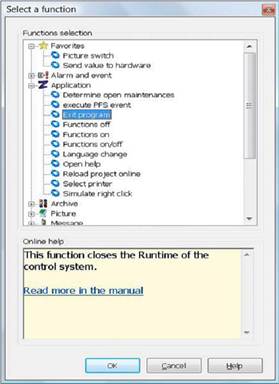

Рисунок 3.23 – Діалогове вікно вибору і задання функцій

20. Далі виберіть функцію «Exit program». Ця функція відображуватиметься в списку і може бути змінена у вікні властивостей. Ця функція не має жодних додаткових параметрів налаштування.

21. Після цього створіть функції для перемикання між зображеннями. У контекстному меню деталізованого перегляду виберіть пункт «Function new...». Далі відкрийте розділ «Picture». Вибиріть функцію «Picture switch». Відкриється вікно налаштувань, показане на рис. 3.24.

Рисунок 3.24 – Вікно налаштування властивостей картинки

Для підтвердження визначення нової функції вибрати Start Pic. Для закріплення створіть відповідні функції перемикання для зображень BB-Start і Hall.

22. Створення текстової кнопки. Спочатку на кнопковій панелі BB-Start створіть кнопки для перемикання між зображеннями Start Pic і Hall. Відкрийте зображення BB-Start. З меню «Dyn. Eleme» виберіть команду Text button. За допомогою лівої клавіші миші на полі зображення нарисуємо цей елемент (приблизно 7 см висоти і 3 см ширини). Відкриється діалогове вікно (рис. 3.25).

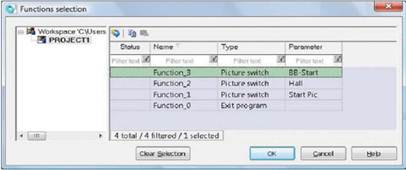

Рисунок 3.25 – Діалогове вікно для налаштування параметрів текстової кнопки

– Виберіть функцію Picture switch - Start Pic.

– У вікні властивостей відкрийте розділ Representation.

– У рядку 1 уведіть текст «Start Pic», у рядку 2 – текст Alt+S (рис. 3.26).

Рисунок 3.26 – Діалогове вікно задання параметрів «гарячих» клавіш

– Натисніть на правий стовпець властивостей «Runtime/Operation/Key combination».

У результаті внесених змін у режимі Runtime можна використовувати цю функцію за допомогою створеної кнопки або використовуючи комбінацію клавіш. Створіть відповідну кнопку для перемикання на зображення «Hall» з текстом «Hall 1» і комбінацію Alt+1. Створіть іншу кнопку для функції «Exit programm» з текстом «Exit» і комбінацією клавіш (Alt+E).

Для текстових кнопок рекомендується використовувати окремий тип шрифту.

23. Створення функції зображень. З кожним зображенням можна зв’язати функції, які автоматично виконуватимуться при його відкритті або закритті. Використаємо ці функціональні можливості для відкриття кнопкової панелі та стартового зображення (рис. 3.27):

– виберіть розділ Pictures;

– у деталізованому перегляді, виберіть зображення «Start Pic»;

– у вікні властивостей відкрийте розділ Execution;

– у розділі Start function виберіть із списку Picture switch: BB-Start.

Тепер, що разу, коли відкриватиметься зображення Start pic, одночасно з ним також відкриватиметься кнопкова панель BB-Start.

Числове значення:

– відкрийте зображення Start Pic;

– у меню Dyn.Elements виберіть Numerical value№

– лівою клавішею миші клацнути на полі зображення і розмістити цей елемент (приблизно 2 см заввишки і 5 см завширшки);

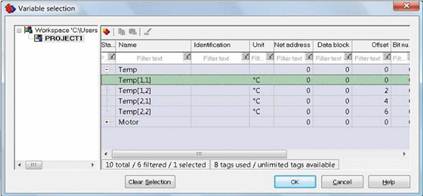

Рисунок 3.27 – Діалогове вікно вибору змінних для налаштування картинок

Якщо це вікно не відкривається автоматично, зробіть наступне:

– відкрийте меню Option;

– виберіть команду Settings.

Відкриється діалогове вікно (рис. 3.28)

Рисунок 3.28 – Вікно налаштування параметрів змінної

Рисунок 3.29 – Вигляд вікна проекту з розміщеними динамічними елементами

Для зміни розмірів динамічного елемента використовується один з маркерів на його контурі (курсор набуває вигляду подвійної стрілки). Після цього створюються числові елементи для змінних Temp[1,2], Temp[2,1] і Temp[2,2]. Вікно проекту з розміщеними динамічними елементами показане на рис. 3.29.

Зміст звіту

1. Найменування і мета практичної роботи.

2. Короткі теоретичні відомості.

3. Отримане у викладача завдання.

4. Опис виконання кожного пункту завдання.

5. Письмові відповіді на контрольні питання.
