Физическая среда

Шина USB, обладает полосой пропускания 1,5 или 12 Мбит/с.

USB-кабель состоит из 4 проводников:

- два провода формируют витую пару, применяемую в дифференциальных передачах данных;

- остальные два представляют собой линии питания и заземления устройств, не имеющих собственного питания 5 В постоянного напряжения.

USB стандарт предполагает два вида кабеля и два варианта разъемов. High-speed (высокоскоростные) кабели, для связи 12Mb в секунду, лучше экранированы, чем их менее дорогие 1.5 Mb заменители. Каждый кабель имеет "А" разъем на одной стороне и "B" на другой. Рисунок 1 показывает как "А" разъемы подсоединяются к исходящему, а "В" к нисходящему. Таким образом два типа физически различны и невозможно подключить их неправильно.

Рис 1. USB топологоия "подключение звездой"

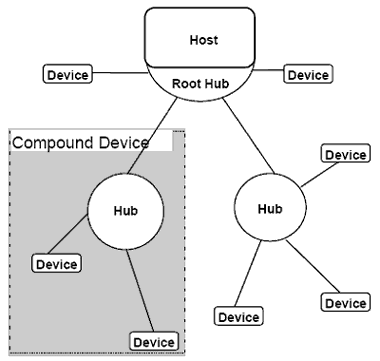

USB шина позволяет подключать до 127 устройств. Использование такого количества устройств возможно при многоуровневом каскадировании. Наглядно это объясняет следующий рисунок:

Это первая архитектурная особенность шины USB: ее логическая топология - многоуровневая звезда.

Самым верхним уровнем является корневой концентратор, который обычно совмещается с USB контроллером. Если функции контроллера понятны, то концентратор - устройство для периферийных интерфейсов не привычное. В данном случае его функция такая же, что и концентраторов сетей передачи данных - добавление новых портов для подключения большего числа устройств. Ничего большего, чем просто разветвитель.

К корневому концентратору могут быть подключены либо устройства, либо еще концентраторы, для увеличения числа доступных портов. Допускается организация до пяти уровней. Концентратор может быть выполнен в виде отдельного устройства, либо быть встроенным в какое-то другое. С этой точки зрения устройства подключаемые к USB можно подразделить на функциональные устройства, т.е. те которые выполняют какую-то конкретную функцию и не берут на себя никаких дополнительных задач (например, мыши) устройства-концентраторы в чистом виде выполняющие только функцию разветвления, и совмещенные (комбинированные) устройства, т.е. имеющие в своем составе концентратор, расширяющие набор портов и позволяющие подключать другие устройства (в качестве наиболее часто встречающихся примеров можно назвать мониторы, позволяющие по USB осуществлять настройку параметров, и обычно имеющих еще несколько дополнительных портов, для подключения других устройств или клавиатуры, с разъемами для подключения мышей).

Надо обратить внимание, на то, что на пятом уровне комбинированное устройство использоваться не может. Кроме того отдельно стоит упомянуть о хосте, являющемся скорее программно-аппаратным комплексом, нежели просто устройством.

Физическая топология шины - звезда

Это объясняется тем, что каждый концентратор обеспечивает прозрачно для хоста соединение с устройством.

Отношения клиентского программного обеспечения и USB устройств: в отличие от привычных старых интерфейсов, где взаимодействие можно было (и нужно) осуществлять обращаясь к устройству по конкретным физическим адресам памяти и портам ввода вывода, USB предоставляет для взаимодействия программный интерфейс и только его, позволяя клиентскому ПО существовать в отрыве от конкретного подключенного к шине устройства и его конфигурации. Для клиентской программы USB - это лишь набор функций.

Хост, как уже было сказано ранее, программно-аппаратный комплекс.

В обязанности хоста входит:

· Слежение за подключением и отключением устройств

· Организация управляющих потоков между USB-устройством и хостом.

· Организация потоков данных между USB-устройством и хостом

· Контроль состояния устроств и ведение статистики активности

· Снабжение подключенных устройств электропитанием

Аппаратной частью является хост-контроллер - посредник между хостом и устройствами на шине.

Программные функции (перечисление устройств и их конфигурирование, управление энергопотреблением, процессами передачи, устройствами на шине и самой шиной) возложены на операционную систему. Первой популярной операционной системой, в которой поддержка USB реализована была в полном объеме стала Windows 98 Second Edition. Некоторые устройства могут быть работоспособными и под более ранними версиями (98 без SE, и изредка 95), но далеко не все и не всегда.

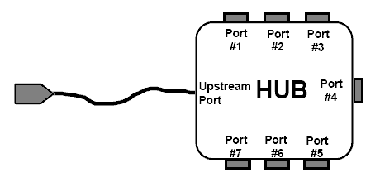

Концентратор (хаб). Позволяет множественные подключения к одному порту, создавая дополнительные порты. Каждый хаб имеет один восходящий порт, предназначенный для подключения к имеющемуся в наличии свободному порту, и несколько нисходящих, к которым могут быть подключены или снова концентраторы, или конечные устройства, либо совмещенные устройства.

Хаб должен следить за подключением и отключением устройств, уведомляя хост об изменениях, управлять питанием портов. В концентраторе стандарта USB 2.0 можно выделить 3 функциональных блока: контроллер, повторитель, транслятор транзакций. Контроллер отвечает за соединения с хостом. Понятие повторитель в USB несколько отличается от принятого в сетях передачи данных. Его обязанность - соединять входной и какой-то нужный из выходных портов. Транслятор транзакций появился лишь в USB 2.0 и нужен, как всегда, из соображений совместимости с предыдущими версиями. Вкратце его суть в том, что бы обеспечивать максимальную скорость соединения с хостом. Подключенное к высокоскоростному (USB 2.0) порту старое медленное (USB 1.1) устройство съедало бы значительную часть времени, а следовательно и полезной пропускной способности шины, ведя обмен с хостом на низкой скорости (почему так происходит мы выясним позже при рассмотрении механизма обмена данными хост-устройство). Как метод борьбы транслятор транзакций буферизирует поступающий с медленного порта кадр, а затем на максимальной скорости передает его хосту, или же буферизирует получаемый на максимальной скорости кадр от хоста, передавая его затем устройству на меньшей, приемлемой для него скорости. Помимо разветвления и трансляции транзакций хаб должен осуществлять конфигурирование портов и слежение за корректным функционированием подключенных к ним устройств. Нужно сказать также, что при использовании старых и новых концентраторов вместе возможно создание неоптимальных с точки зрения производительности конфигураций. Для того что бы избежать создания узких мест в своей цепи, подключайте низкоскоростные устройства к низкоскоростным хабам, которые в свою очередь делайте последними уровнями ветвления и не подключайте их в середину высокоскоростной цепочки.
