СОздание фильтров по объему ячеек и их свойствам




В более ранних упражнениях были созданы фильтры, выделяющие срезы в различных направлениях ортогональной системы координат. В Petrel существует различные варианты выборки необходимых значений и параметров, к основному числу из которых можно причислить выборку по объему ячеек (реже по углу между сторонами ячейки) или по значению их свойства (проницаемости, пористости, фации).



Для работы в данном упражнении, откройте проект D>Student_Education>Petrel>Project_EXC> Cell Filters > Cell Filters.pet или работайте в проекте, который был сохранен после предыдущего упражнения.



Итак, на первом этапе создадим новое свойство модели, характеризующее объем ячеек, познакомившись с процедурой Geometrical modeling, а затем сделаем фильтр по их объемам.

Активируйте модель Corner point gridding, нажав на нее левой кнопкой мыши и сделав ее жирной. Таким образом, все фильтры будут созданы для объектов, созданных в данной модели.

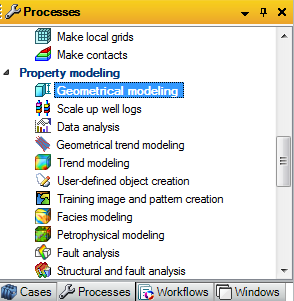

Откройте процедуру Geometrical modeling, расположенную на вкладке Property modeling на панели Processes ( рис.19.1 ). Откроется новое диалоговое окно (рис.19.2). Выберите Create new (создание нового свойства), в поле Method выберите Cell volume (создание свойства модели, характеризующее объем ячеек) и название Bulk volume в поле Property template. Нажмите ОК.



Рис.19.1.



Рис.19.2.

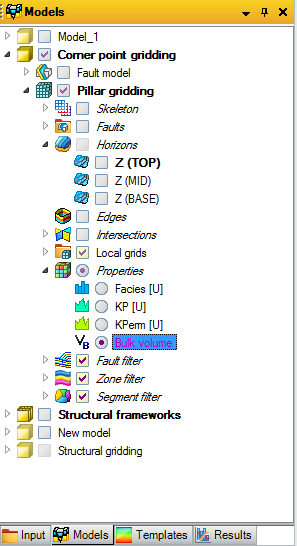

Новое свойство Bulk volume отобразилось на вкладке Properties модели Corner point gridding ( рис.19.3 ). Отключите локальные сетки и отобразите данное свойство в 3D окне (рис.19.4).

Рис.19.3.

Далее дважды щелкните левой кнопкой мыши по вкладке Properties и в открывшемся диалоговом окне перейдите на вкладку Filters ( рис.19.5 ). Нажмите на галочку около Use value filter, все свойства в поле Value filters стали активными. Перейдите на свойство Bulk volume. В поле Min и Max указаны минимальное и максимальное значение объема ячеек. При помощи «ползунков» можно генерировать фильтры. Так, переместите верхнее значение объема до 200000 (м3), а нижнее до 40000 (м3). Итак, создан фильтр, «вырезающий» объемы ячеек более 200000 (м3) и менее 40000(м3). Нажмите Apply. Сделанные изменения сразу же отобразились в 3D окне (рис.19.6). Как видно по данному рисунку, ячейки с объемами, выходящими за установленные нами ограничения, отфильтрованы. Чтобы отменить выборку (фильтрацию), уберите галочку из окошка Use filter (рис.19.6).

Рис.19.4.

Рис.19.5.

Рис.19.6.

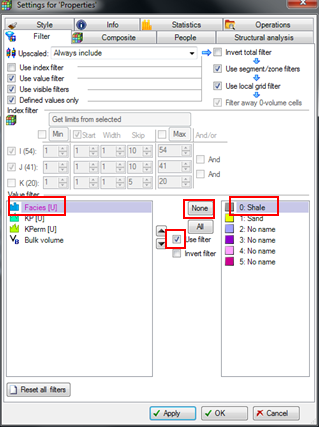

В качестве еще одно примера, сделаем выборку по значениям фаций. Перейдите на Facies(U) в поле Value filter, нажмите на окошко около Use filter, затем на кнопку None ( в таком положении отфильтрованы все значения фаций ) и выделите фацию типа Shale, например (рис.19.7). Нажмите Apply. Отобразите Facies(U) из модели Corner point gridding в 3D окне (рис.19.8).

Рис.19.7.

Рис.19.8.



Как видно по данному рисунку, тип фации Sand отфильтрован.

Для того чтобы отменить фильтр, уберите галочку из окошка Use filter.

Сделайте фильтры для свойств пористости и проницаемости самостоятельно.

Перед завершением данного упражнения выключите все фильтры, сняв галочку из окошка Use value filter.

Сохраните проект.
