Драйверы

У контроллера каждого устройства есть набор регистров, исполь­зуемых для того, чтобы давать управляемому устройству команды и считывать состояние устройства. Число таких регистров и выдавае­мые команды зависят от конкретного устройства. Например, про­грамма управления мышью должна получать от мыши информацию о том, насколько далеко она продвинулась по горизонтали и верти­кали, а также о нажатых кнопках мыши. Программа управления дис­ком должна знать о секторах, дорожках, цилиндрах, головках, их перемещении и времени установки, двигателях и тому подобных ве­щах, необходимых для правильной работы диска. Очевидно, что эти программы управления будут сильно различаться. Такая программа управления каждым устройством ввода-вывода, подключенным к компьютеру, называется драйвером устройства. Она обычно пишется производителем и распространяется вместе с устройством. Посколь­ку для каждой ОС требуются специальные драйверы, производители устройств обычно поставляют драйверы для нескольких наиболее популярных операционных систем.

Каждый драйвер устройства поддерживает один тип устройства или, максимум, класс близких устройств. Например, драйвер дисков может поддерживать различные диски, отличающиеся размерами и скоростями. Однако мышь и джойстик отличаются настолько силь­но, что обычно требуют использования различных драйверов.

Чтобы получить доступ к аппаратной части устройства, т.е. к регистрам контроллера, драйвер устройства должен быть частью ядра операционной системы. Но возможно создать и драйвер, работаю­щий в пространстве пользователя. Это позволило бы изолировать ядро от драйверов, а драйверы друг от друга. При этом была бы уст­ранена основная причина крушения операционных систем: драйве­ры, содержащие ошибки, сталкивающиеся с ядром тем или иным образом. Но поскольку современные операционные системы пред­полагают работу драйверов в ядре, рассмотрим именно такую модель.

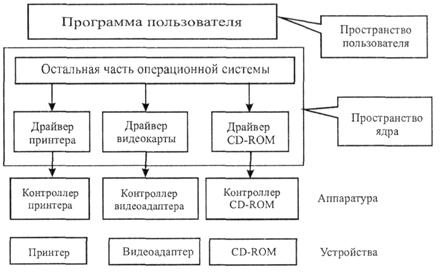

Так как в ОС будут устанавливаться драйверы, выпускаемые дру­гими производителями, необходима архитектура, допускающая по­добную установку. Это означает, что должна быть выработана строго определенная модель функций драйвера и его взаимодействия с ос­тальной операционной системой. Драйверы устройств обычно располагаются под остальной частью ОС (рис. 7.5).

Рис. 7.5. Логическое расположение драйверов устройств

Операционная система обычно классифицирует драйверы по нескольким категориям в соответствии с типами обслуживаемых ими устройств. К наиболее общим категориям относятся блочные устрой­ства, например, диски, содержащие блоки данных, к которым воз­можна независимая адресация, и символьные устройства, такие как клавиатуры и принтеры, формирующие или принимающие поток символов.

В большинстве операционных систем определены два стандарт­ных интерфейса, один из которых должны поддерживать все блоч­ные драйверы, а второй - все символьные драйверы. Эти интерфей­сы включают наборы процедур, которые могут вызываться остальной операционной системой для обращения к драйверу. К этим проце­дурам относятся, например, процедуры чтения блока или записи символьной строки.

Драйвер устройства выполняет несколько функций:

1) обработку абстрактных запросов чтения и записи независи­мого от устройств и расположенного над ними программного обес­печения;

2) инициализацию устройства;

3) управление энергопотреблением устройства и регистрацией событий;

4) проверку входных параметров. Если они не удовлетворяют оп­ределенным критериям, драйвер возвращает ошибку. В противном случае драйвер преобразует абстрактные термины в конкретные. На­пример, дисковый драйвер может преобразовывать линейный номер блока в номера головки, дорожки и секторы;

5) проверку использования устройства в данный момент. Если ус­тройство занято, запрос может быть поставлен в очередь. Если уст­ройство свободно, проверяется его состояние. Возможно, требуется включить устройство или запустить двигатель, прежде чем начнется перенос данных. Как только устройство готово, может начинаться собственно управление устройством.

Управление устройством подразумевает выдачу ему серии ко­манд. Именно в драйвере и определяется последовательность команд в зависимости от того, что должно быть сделано. Определившись с командами, драйвер начинает записывать их в регистры контролле­ра устройства. Некоторые контроллеры способны принимать связные списки команд, находящихся в памяти. Они сами считывают и вы­полняют их без дальнейшей помощи операционной системы.
