Цифровые сети интегрального обслуживания

Лекция 22

Появления и быстрое развитие цифровых сетей интегрального обслуживания (ЦСИО) обусловлено следующими факторами.

1. Рост объемов информации, передаваемой по сетям связи (объем информации пропорционален квадрату промышленного потенциала). Причем увеличивается разнообразие видов информации (речь, данные, графика, файлы, видео и т. п.). Кроме того, требуется работа в режиме диалога. До недавнего времени эта проблема решалась созданием отдельных сетей как по видам информации: речь - телефонная сеть; телеграфные сообщения -телеграфная сеть; данные - сеть передачи данных; видеоинформация - сети телевидения, так и по предоставляемым услугам: необходимость диалога - сеть AT, интерактивный режим - сеть ОП, вычислительные ресурсы - ИВС (информационно-вычислительная сеть).

Естественно, что подобное количественное решение проблемы экономически не эффективно.

2. Существенные преимущества цифровых (дискретных) методов передачи и коммутации, в том числе: простота реализации методов приема, близких к оптимальным; простота реализации алгоритмов повышения верности, причем, практически на любую заданную величину; возможность широкого использования высоконадежной элементной базы - интегральных микросхем (ИМС); возможность естественного внедрения ЭВМ в процессы передачи и коммутации; достижения в области техники многоканальных систем, техники передачи данных и вычислительной техники.

В общем случае понятие интеграции рассматривается на различных уровнях.

I уровень интеграции - постепенное слияние каналообразующей и коммутационной аппаратуры, т.е. при построении этой аппаратуры используются: единые принципы функционирования (временное разделение сигналов); единая элементная база - ИМС средней и большой степени интеграции вплоть до СБИС (сверх большие интегральные схемы), например, однокристальные ЭВМ; единые устройства управления - специализированные (или универсальные) ЭВМ; единые принципы эксплуатации и обслуживания с широким применением встроенных систем самоконтроля и диагностики.

В настоящее время этот уровень интеграции во многом достигнут (особенно за рубежом). Широко используются системы передачи типа ИКМ, а также коммутационная аппаратура на принципах временной коммутации.

II уровень интеграции - создание цифровых сетей связи, обеспечивающих передачу различного вида сообщений (речь, данные) в единой дискретной (цифровой) форме. Действительно, широко используемые для ПД каналы ТЧ не допускают передачу сигналов в дискретном виде (не согласован спектр). Поэтому дискретные сигналы сначала преобразуются в аналоговые, их спектр смещается в требуемую область частот, аналоговые сигналы передаются по каналам ТЧ, а затем опять из аналоговой формы переводятся в дискретную. Эти функции выполняет модем. Переход к цифровым (дискретным) каналам существенно упрощает аппаратуру передачи данных (АПД).

III уровень интеграции - создание единой цифровой сети с интеграцией обслуживания, которая обеспечивает не только передачу любых видов сообщений, но и предоставляет широкий круг услуг - диалог, документальность, передачу и прием графической информации, вычислительные ресурсы и т. п.

Исходя из тенденций развития средств вычислительной техники и техники связи, а также эволюции элементной базы, ЦСИО прошли ряд последовательных этапов развития.

Этап 0. Существуют отдельные сети как для различных видов сообщений (речь, данные, графическая информация), так и для различных услуг (диалог, документальность и т. д.).

Этап 1. Характеризуется переходом к цифровым методам передачи и коммутации, для чего традиционная аналоговая телефонная сеть постепенно преобразуется в интегральную цифровую сеть IDN (Integrated Digital Network) с широким спектром разнообразных услуг и возможностью передавать речь и данные в единой цифровой форме. Наряду с этим продолжают развиваться сети ПД и ИВС.

Этап 2. Создается собственно цифровая сеть интегрального обслуживания ISDN (Integrated Services Digital Network) путем постепенного объединения интегральной цифровой сети (IDN) с сетями ПД и ИВС. В качестве физической среды используются цифровые телефонные каналы. Обособленно остаются сети передачи видеоинформации.

Этап 3. Создается широкополосная сеть интегрального обслуживания BSN (Broadband Services Network). Данная сеть обеспечивает пользователей широкополосными цифровыми каналами как для их вторичного уплотнения речью, данными, факсимильной информацией, так и для передачи телевизионных программ, высокоскоростной передачи файлов, организации видеоконференций и т.п.

За рубежом реализация ЦСИО находится в конце 2-го - в начале 3-го этапов. Причем некоторые небольшие страны (Швеция, Австрия, Швейцария, Япония) уже закончили 2-й этап и приступили к созданию 3-го. США, Англия завершают 2-й этап. Наша страна пока еще осваивает 1-й этап, ведутся НИР и ОКР для реализации 2-го этапа.

Согласно определению МСЭ-Т под ЦСИО понимается такая сеть связи, в которой одни и те же устройства цифровой коммутации и цифровые тракты передачи используются для установления соединений более чем одного вида связи, например телефонии, передачи данных и др.

Архитектура ЦСИО базируется на семи уровневой эталонной модели ВОС (OSI). Однако совмещение различных способов доставки сообщений порождает некоторые особенности в архитектуре ЦСИО. Поэтому 2-й уровень в архитектуре ЦСИО разбит на два подуровня: 1) - уровень совмещения и 2) - собственно канальный.

Основной функцией уровня совмещения является создание кадров со специальной меткой, указывающей на технологию транспортировки. По этой метке выбираются соответствующие протоколы управления на более высоких уровнях. Кроме того, на этом подуровне (2.1) выполняются: мультиплексирование, цикловая синхронизация, формирование ИКМ - кадров, сегментирование интерфейсных кадров канального уровня, управление мультиплексированием.

Остальные уровни по функциям аналогичны архитектуре ИВС.

Структура ЦСИО. Структура ЦСИО определяется как расположением пользователей, так и разделением информационно-вычислительных и связных ресурсов. Структура ЦСИО разделяется на магистральную (базовую) и абонентскую (терминальную) (рис. 12).

Терминальная сеть включает в себя терминалы Т, абонентские пункты АП, концентраторы К и, в основном, цифровые каналы связи. Терминалы и АП, имеющие стандартный цифровой выход на 64 кбит/с могут непосредственно подключаться к УК.

Магистральная (базовая) сеть включает УК, цифровые каналы, систему управления сетью и вычислительные ресурсы (ВК - вычислительные комплексы, БД - банки данных и т. п.).

Топология магистральной сети может быть самой различной - звездообразной, кольцевой, распределенной и т. д. В последнее время по мере развития ЦСИО и увеличения ее размеров, структуру делают иерархической, что экономичнее и сокращает число переприемов.

Основу технической базы ЦСИО составляют многоканальные системы передачи, обеспечивающие передачу всех типов сообщений в единой цифровой форме.

Узлы коммутации ЦСИО оказываются сложнее, чем УК с КК или

с КП, поскольку в ЦСИО узлы должны обеспечивать гибридную или

адаптивную коммутацию. УК выполняются с широким использованием средств вычислительной техники. На УК ЦСИО реализуются

первые 4 уровня модели ВОС (1, 2.1, 2.2, 3 и 4).

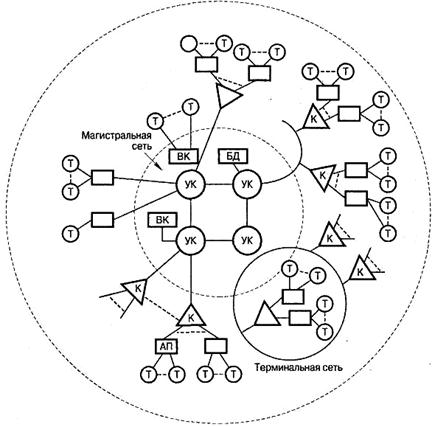

Рис. 16.1. Структура ЦСИО

Интеллектуальные сети. Разработка технологии интеллектуальных сетей началась в 1990 г., а первые рекомендации МСЭ-Т, касающиеся ИС, утверждены в 1992 г. (рекомендации Q.1201-Q.1203). Основная цель ИС заключается в быстром, эффективном и экономичном предоставлении информационных услуг массовому пользователю.

Согласно рекомендации МСЭ-Т 1.211, 1.212 вся совокупность услуг, предоставляемых ИС, делится на две группы: 1) основные виды услуг и 2) дополнительные виды обслуживания (ДВО).

Основные услуги связаны с процессами установления соединений (при КК), тарификации, организации виртуальных соединений (при КП), передачи пакетов между элементами сети.

Основные услуги, как правило, редко изменяются и реализуются сетью при обслуживании каждого вызова.

ДВО весьма разнообразны, например:

• универсальный номер доступа (УНД);

• персональный номер (ПН);

• «зеленый телефон» (ЗТ).

ИС строятся на основе новой концепции, состоящей в том, что функции предоставления ДВО отделяются от основных услуг. В традиционных цифровых сетях эти функции неразрывно связаны.

Рассмотрим сущность упомянутых ДВО.

Услуга УНД предоставляет возможность по единому номеру организации установить связь с нужным абонентом этой организации. Для реализации этой услуги ИС запрашивает вызывающего абонента о требуемом подразделении, предлагает дополнительно набрать определенное число знаков номера и адресует вызов на свободный терминал (телефон). Вся необходимая для ДВО информация содержится в сетевых базах данных в виде «интеллектуальной надстройки» коммутируемой сети (в данном случае, телефонной).

Услуга ПН аналогична той, которой пользуются абоненты сетей подвижной связи. Абонент для получения этой услуги регистрируется в ИС и получает логический номер, по которому его можно отыскать независимо от того, где он находится. Абонент, находясь в другом населенном пункте страны или мира, сообщает ИС номер телефона, куда нужно переадресовать все входящие вызовы.

Услуга ЗТ, относящаяся к «службе 800», обеспечивает возможность оплаты за разговор вызываемым абонентом. На рис. 13 представлена структура ИС, которая построена по иерархическому принципу и содержит четыре уровня.

На первом (верхнем) уровне ИС расположена подсистема административного управления ПАУ сетевыми ресурсами (Network Capabilities Manager - NCM).

На втором уровне находится сетевая информационная база данных - СИБД (Network Information Database - DIN).

На третьем уровне функционируют интерпретаторы видов услуг - ИВУ (Service Logic Interpreter- SLI).

На четвертом (нижнем) уровне находится пункт коммутации услуги ПКУ (Service Switching Point - SSP).

Рассмотрим функции уровней ИС.

1. Функциями ПАУ являются:

предоставление технических средств эксплуатации и технического обслуживания ИВУ (дистанционная загрузка программных

средств, контроль работоспособности ИВУ, дистанционное восстановление данных и техобслуживание);

коммерческое управление, т.е. предоставление абонентам возможности пользоваться данными одной или нескольких служб.

2. СИБД может вести обмен с внешними базами данных (ВБД) через сеть коммутации пакетов по протоколу Х.25 или по протоколу системы сигнализации № 7 (СС № 7) МСЭ-Т. Эта подсистема обеспечивает управление ресурсами сети для предоставления ДВО, интерпретацию вида ДВО.

В СИБД хранятся данные о номерах абонентов, категориях обслуживания, адресах, маршрутах и программы реализации услуг - ПРУ (Service Logical Programs - SLP).

Каждой услуге соответствует своя ПРУ, которая составляется из модулей услуг. Конкретная ПРУ определяет тип и последовательность действий для реализации какой-либо услуги.

Основная функция ИВУ - контроль реализации протокола услуги, при этом необходим обмен с БД соответствующей службы.

Рис. 13. Структура ИС

ПКУ распознает запросы на предоставление ДВО по коду, набираемому пользователем, и формирует заявки к ИВУ. Средства ПКУ являются ведомыми по отношению к ИВУ.

Обмен между ПАУ и ИВУ, а также между ПКУ и ИВУ реализуется посредством транспортных сетей по протоколам Х.25 или СС № 7.

Для предоставления ДВО пользователям, независимо от подключения их к сети общего пользования или ведомственной сети, необходимо добавить модуль ПКУ.

Если абонент включен в цифровую АТС, то функции ПКУ реализуются на этой же станции. Пользователи могут иметь доступ к ПКУ как с помощью телефонного аппарата, так и с помощью ПЭВМ. Если абонент включен в АТС, где нет ПКУ, то доступ к ИС реализуется по межстанционным каналам, проложенным между соответствующей АТС и узлом сети, где имеется ПКУ.
