Включение цепи с резистором и конденсатором на синусоидальное напряжение

Рис. 5.11

Пусть напряжение источника изменяется по закону

u = U_m sin(ωt + ψ).

Установившаяся составляющая напряжения на конденсаторе (см. рис. 5.11) равна:

u_Cу = -U_m X_C / Z sin(ωt + ψ – φ – π / 2).

где: - полное сопротивление цепи;

X_C = 1 / (ωC) – емкостное сопротивление;

φ = -arctg(X_C / R) – угол сдвига фаз между установившимся током в цепи и приложенным синусоидальным напряжением.

Свободная составляющая напряжения на конденсаторе

u_Cсв = A e^-t/τ, τ = RC.

Переходное напряжение на конденсаторе

.

Рис. 5.12

Полагая, что u_C(0_-) = 0, для постоянной интегрирования получим

.

Окончательно напряжение на конденсаторе можно записать в виде

.

Ток в цепи

.

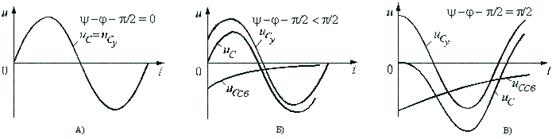

Зависимости переходного напряжения на конденсаторе от времени при различных значениях разностей ψ - φ показаны на рис. 5.12. Их анализ позволяет сделать следующие выводы.

Если в момент включения мгновенное значение установившегося напряжение на конденсаторе равно нулю (ψ – φ – π / 2 = 0), то и свободная составляющая напряжения равна нулю. В цепи сразу устанавливается режим (рис. 5.12 а).

Если в момент включения мгновенное значение установившегося напряжение на конденсаторе имеет наибольшее значение (ψ – φ – π / 2 = π / 2), то переходное напряжение достигает максимального значения приблизительно через половину периода и может приблизиться к удвоенной амплитуде установившегося напряжения, но не превысит его (рис. 5.12 в).
