Жидкостные термометры

Устройство психрометрической будки, порядок проведения срочных наблюдений за температурой воздуха

На метеорологических станциях измеряют средние значения температуры (период осреднения несколько минут) небольшого слоя воздуха (толщиной 10-20 см), середина которого расположена на высоте 2 м от поверхности земли.

Термометры устанавливают в защитной (психрометрической) будке (рисунок 3.1). Стенки и дверца будки сделаны из двойных жалюзи. В такую будку не проникают прямые солнечные лучи, и в то же время воздух свободно циркулирует в ней. Будка помещается на подставке высотой 175 см с тем, чтобы резервуары срочных психрометрических термометров были на высоте 2 м от поверхности земли.

Внутренние размеры будки: высота 525 мм, ширина 160 мм, глубина 290 мм. Внутри будки укреплен железный штатив, на который устанавливается вертикально два психрометрических термометра (сухой – слева), а между ними помещен волосной гигрометр. В нижней части штатива закрепляются в горизонтальном положении максимальный и минимальный термометры на высоте 2 м от поверхности земли.

Будка ориентируется дверцей на север с тем, чтобы прямые солнечные лучи при измерении не попадали на термометры.

В установленный срок наблюдений температура измеряется по сухому психрометрическому термометру. По максимальному и минимальному термометрам определяют соответственно максимальную и минимальную температуру воздуха между сроками наблюдений.

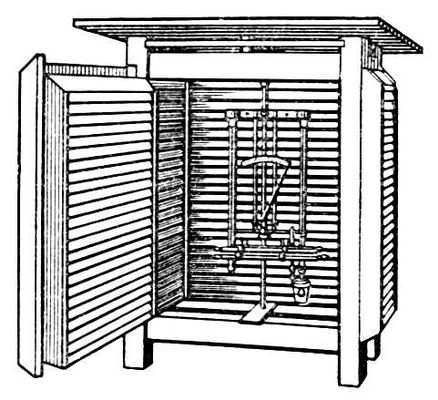

Рисунок 3.1 – Защитная психрометрическая будка

Термометр-пращ (рисунок 3.2) – применяется для измерения температуры воздуха в полевых условиях.

Это ртутный термометр, имеющий толстенный капилляр, на который нанесена шкала с делениями через 0,5ºС. Хранится термометр в футляре со шнуром длинной 50 см. Верхний конец термометра имеет металлический колпачок, который одновременно является и крышкой футляра, когда в него помещается термометр.

Перед измерениями наблюдатель вынимает термометр из футляра и берет его в правую руку колесиком вверх, а в левую руку термометр. Вытянув затем правую руку с футляром и опустив термометр, начинает вращать его на шнуре по горизонтальному кругу над головой 20 – 30 с со скоростью вращения 1 – 2 об/с. Такое вращение гермометра способствует перемещению воздушных слоев, что увеличивает точность измерения температуры воздуха.

Порядок снятия отсчетов по термометрам:

1) Показания по всем термометрам, независимо от того как разделена их шкала снимаются с точностью до 0,1ºС;

2) В ртутных термометрах отсчитывается крайнее положение вершины мениска, а в спиртовых по положению низшей точки вогнутой поверхности мениска;

3) При положительных температурах отсчет берут от 0ºС ввех, а при отрицательных от 0ºС вниз;

4) Глаз наблюдателя при отсчетах направляется прямо против столбика жидкости в капилляре;

5) Запись измеренной температуры в журнал производится с учетом поправок, которые выписываются из сертификата прилагаемого к термометру.

Рисунок 3.2 – Термометр-пращ
