Порядок выполнения работы




Практическая часть

Оборудование.

Лабораторный стенд 87Л-01, коммутационная плата №1, сменные панели №2 (использовать генератор тока ГТ, генератор напряжения ГН2, измерители АВМ1, АВМ2 и АВО); сменную панель № 10 (использовать источник питания ИП, измерители АВМ1, АВМ2, АВО и МВ); съёмные компоненты: диоды Шоттки (10BQ060, Диод Шоттки 1А 60В SMB) (используемые в работе диоды Шоттки имеют предельно допустимое обратное напряжение – свыше 50 В, предельно допустимый прямой ток – до 1А. Для проведения измерений необходим цифровой мультиметр с числом значащих цифр не менее 3-х.

Задание. Ознакомьтесь с параметрами диодов, в том числе и с предельно допустимыми режимами работы исследуемых компонентов

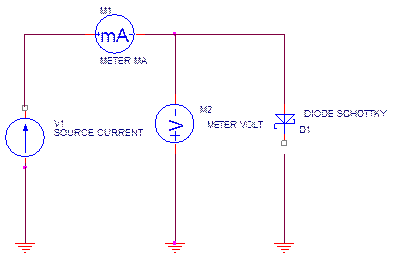

1. Соберите схему измерения параметров диодов, используя сменную панель №2 и коммутирующую плату №1. При этом присоедините соединительными проводами генератор тока ГТ с гнёздами Х1 и Х2 сменной панели. Гнёзда сменной панели Х3 и Х4 с измерителем тока АВМ1, а гнёзда измерительной панели Х5 и Х6 с измерителем тока АВМ2. При этом используйте схему, представленную на рис. 2.

2. Включите стенд 87Л-01.

3. Проведите измерения вольтамперных характеристик (ВАХ) диодов при прямом смещении в соответствии со схемой, изображённой на рис. 2. Число точек измерения не менее – 10. Для повышения точности измерения прямого падения напряжения на диоде применяйте цифровой вольтметр.

4. Выключите стенд 87Л-01.

5. Постройте график зависимости силы тока через диод в зависимости от величины прямого падения напряжения на диоде.

6. Сделайте вывод о линейности ВАХ диода.

7. Определите ток насыщения диода.



Литература

Щука А.А Электроника – Спб.:БХВ – Петербург, 2008, -752 с.
