Адаптер VGA Video Graphics Array

Видеокарта

Видеокарта (известна также как графическая плата, графическая карта, видеоадаптер) (англ. videocard) - устройство, преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора.

Обычно видеокарта является платой расширения и вставляется в разъем расширения, универсальный (ISA, VLB,PCI,PCI-Express) или специализированный (AGP), но бывает и встроенной (интегрированной).

Современные видеокарты не ограничиваются простым выводом изображения, они имеют встроенный графический микропроцессор, который может производить дополнительную обработку, разгружая от этих задач центральный процессор компьютера. Например, все современные видеокарты NVIDIA и AMD(ATi) поддерживают приложения OpenGL на аппаратном уровне.

Видеокарты имеют следующие стандарты

Расшифровка
	MDA	Monochrome Display Adapter	IBM PC
	HGC	Hercules Graphics Controller -графический адаптер Геркулес	Hercules
	CGA	Color Graphics Adapter	IBM
	EGA	Enhanced Graphics Adapter	IBM
	MCGA	Multicolor Graphics Adapter	IBM
	VGA	Video Graphics Array	IBM
	SVGA	Super VGA - "сверх" VGA

В компьютерах PS/2 большинство схем видеоадаптера расположены на системной плате. Этот видеоадаптер содержит все электронные схемы, необходимые для поддержки спецификации VGA, на одной полноразмерной плате с 8-битовым интерфейсом.

BIOS VGA - это программа, предназначенная для управления схемами VGA. Через BIOS программы могут инициировать некоторые процедуры и функции VGA, не обращаясь при этом к адаптеру.

Вся аппаратура VGA обеспечивает отображение до 256 оттенков на экране из палитры в 262 144 цвета (256 Кбайт). Для этого используется аналоговый монитор.

Если при загрузке системы возникают проблемы, то она загружается в безопасном режиме, где по умолчанию используется адаптер VGA в режиме 640x480, 16 цветов.

SuperVGA Super Video Graphics Array. Обеспечивает более высокое разрешение, чем стандарт VGA. Поддерживает режимы работы с разрешением 800:600, 1024:768, 1280:1024 точек (и более) с одновременным выводом на экран 2 в 4, 8, 16, 32 степени количеством цветов.

С адаптерами SVGA различных моделей от разных производителей можно общаться через единый программный интерфейс VESA

Существующий стандарт VESA на платы SVGA предусматривает использование практически всех распространенных вариантов форматов изображения и кодирования цветовых оттенков, вплоть до разрешения 1280x1024 пикселей при 16 777 216 оттенках (24-битовое кодирование цвета).

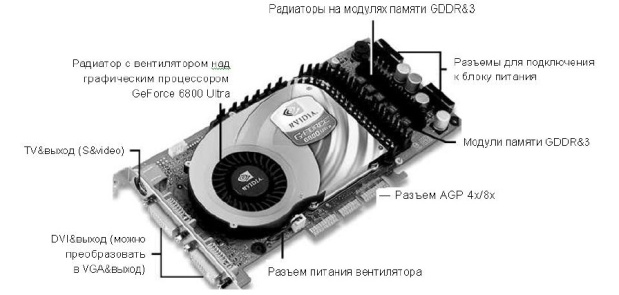

Современная видеокарта состоит из следующих частей:

Bios (Basic Input/Output System - базовая система ввода-вывода). BIOS видеоадаптера содержит основные команды, которые предоставляют интерфейс между оборудованием видеоадаптера и программным обеспечением. BIOS, которую можно модифицировать с помощью программного обеспечения, называется flash BIOS.

Графический процессор (Graphics processing unit - графическое процессорное устройство) - занимается расчетами выводимого изображения, освобождая от этой обязанности центральный процессор, производит расчеты для обработки команд трехмерной графики. Является основой графической платы, именно от него зависят быстродействие и возможности всего устройства. Современные графические процессоры по сложности мало чем уступают центральному процессору компьютера, и зачастую превосходят его как по числу транзисторов, так и по вычислительной мощности, благодаря большому числу универсальных вычислительных блоков. Однако, архитектура GPU прошлого поколения обычно предполагает наличие нескольких блоков обработки информации, а именно: блок обработки 2D-графики, блок обработки 3D-графики, в свою очередь, обычно разделяющийся на геометрическое ядро (плюс кэш вершин) и блок растеризации (плюс кэш текстур) и др.

Видеоконтроллер - отвечает за формирование изображения в видеопамяти, дает команды RAMDAC на формирование сигналов развертки для монитора и осуществляет обработку запросов центрального процессора. Кроме этого, обычно присутствуют контроллер внешней шины данных (например, PCI или AGP), контроллер внутренней шины данных и контроллер видеопамяти. Ширина внутренней шины и шины видеопамяти обычно больше, чем внешней (64, 128 или 256 разрядов против 16 или 32), во многие видеоконтроллеры встраивается еще и RAMDAC. Современные графические адаптеры (ATI, nVidia) обычно имеют не менее двух видеоконтроллеров, работающих независимо друг от друга и управляющих одновременно одним или несколькими дисплеями каждый.

Видеопамять - выполняет роль кадрового буфера, в котором хранится изображение, генерируемое и постоянно изменяемое графическим процессором и выводимое на экран монитора (или нескольких мониторов). В видеопамяти хранятся также промежуточные невидимые на экране элементы изображения и другие данные. Видеопамять бывает нескольких типов, различающихся по скорости доступа и рабочей частоте. Современные видеокарты комплектуются памятью типа DDR, DDR2, GDDR3, GDDR4 и GDDR5. Следует также иметь в виду, что помимо видеопамяти, находящейся на видеокарте, современные графические процессоры обычно используют в своей работе часть общей системной памяти компьютера, прямой доступ к которой организуется драйвером видеоадаптера через шину AGP или PCIE.

Цифро-аналоговый преобразователь (ЦАП, RAMDAC - Random Access Memory Digital-to-Analog Converter) - служит для преобразования изображения, формируемого видеоконтроллером, в уровни интенсивности цвета, подаваемые на аналоговый монитор.

Видео-ПЗУ (Video ROM) - постоянное запоминающее устройство, в которое записаны видео- BIOS, экранные шрифты, служебные таблицы и т. п. ПЗУ не используется видеоконтроллером напрямую - к нему обращается только центральный процессор. Хранящийся в ПЗУ видео- BIOS обеспечивает инициализацию и работу видеокарты до загрузки основной операционной системы, а также содержит системные данные, которые могут читаться и интерпретироваться видеодрайвером в процессе работы (в зависимости от применяемого метода разделения ответственности между драйвером и BIOS). На многих современных картах устанавливаются электрически перепрограммируемые ПЗУ (EEPROM, Flash ROM), допускающие перезапись видео- BIOS самим пользователем при помощи специальной программы.

Система охлаждения -предназначена для сохранения температурного режима видеопроцессора и видеопамяти в допустимых пределах.
