Неисправности стартера




ВИДИМАЯ НЕПОЛАДКА ПРИЧИНА НЕИСПРАВНОСТИ СПОСОБ УСТРАНЕНИЯ
При повороте ключа на старт стартер не включается. Разряжен либо неисправен аккумулятор. Зарядить или заменить аккумулятор.
Переключатель скоростей стоит не в положении "P" или "N" (для АКПП). Переключить в положение "Р"..
Нет контакта провода массы с двигателем. Проверить надежность контакта массы, очистить контакт, подтянуть болты крепления провода массы.
Неисправен переключатель блокировки коробки передач. Заменить переключатель блокировки коробки передач.
Не подсоединен разъем на управление стартером (контакт 50). Проверить и, если требуется, заменить разъем.
Щетки неплотно прилегают к коллектору ("зависли" либо износились). Проверить длину и свободу перемещения щеток в щеткодержателе.
Дефект втягивающего реле. Заменить втягивающее реле.
Сильный износ коллектора якоря. Проверить и, если требуется, заменить коллектор якоря.
Нет контакта между обмоткой и коллектором якоря. Проверить якорь, при необходимости заменить.
Стартер двигатель вращает, но очень медленно. Нет контакта провода массы с двигателем. Проверить надежность контакта массы, очистить и подтянуть болты крепления провода массы.
Нет зарядки. Смотри неисправности генератора.
Износ втулок стартера. Проверить и заменить втулки стартера.
Дефект втягивающего реле. Заменить втягивающее реле.
Обмотка статора или якоря имеет контакт с массой. Проверить и заменить статор или якорь.
Щетки неплотно прилегают к коллектору ("зависли" либо износились). Проверить длину и легкость перемещения щеток в щеткодержателе.
Провод между стартером и аккумулятором имеет плохой контакт. Проверить и заменить провод.
Стартер вращается, но коленвал стоит на месте. Износ бендикса. Заменить бендикс.
Разрушены части редуктора. Заменить неисправную часть редуктора и бендикс.
После запуска двигателя стартер вращается вместе с маховиком. Неисправность контактной группы замка зажигания. Заменить контактную группу замка и отремонтировать стартер.
Неисправность втягивающего реле. Заменить втягивающее реле и отремонтировать стартер.

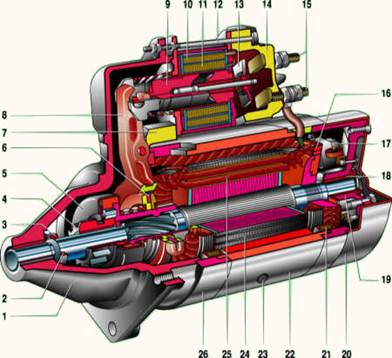

1 – крышка со стороны привода;
2 – стопорное кольцо;
3 – ограничительное кольцо;
4 – шестерня привода;
5 – обгонная муфта (бендикс);
6 – поводковое кольцо;
7 – резиновая заглушка;
8 – рычаг привода;
9 – якорь реле;
10 – удерживающая обмотка тягового реле;
11 – втягивающая обмотка тягового реле;
12 – стяжной болт реле;
13 – контактная пластина;
14 – крышка реле;
15 – контактные болты;
16 – коллектор;
17 – щетка;
18 – втулка вала якоря;
19 – крышка со стороны коллектора;
20 – кожух;
21 – шунтовая катушка обмотки статора;
22 – корпус;
23 – винт крепления полюса статора;
24 – якорь;
25 – обмотка якоря;
26 – промежуточное кольцо.

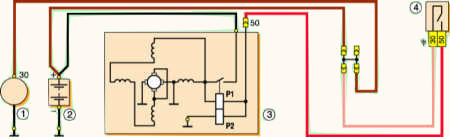

Рис. Схема соединений стартера



1 – генератор;
2 – аккумуляторная батарея;
3 – стартер;
4 – выключатель зажигания;
Р1 – втягивающая обмотка тягового реле;
Р2 – удерживающая обмотка тягового реле.


Стартер – четырехполюсный четырехщеточный электродвигатель постоянного тока со смешанным возбуждением, с устройством для соединения и разъединения шестерни привода стартера с зубчатым венцом маховика. Стартер включается электромагнитным тяговым реле с дистанционным управлением.

Стартер крепится болтами к картеру сцепления.


Корпус и крышки стартера стянуты болтами. В передней и задней крышках установлены бронзографитовые подшипники (втулки), в которых вращается вал якоря.

Крутящий момент от вала якоря передается на маховик коленчатого вала двигателя через привод стартера.

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается.

На валу привода установлена роликовая муфта свободного хода (обгонная муфта, так называемый "бендикс") с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты стартера от повреждения из-за чрезмерной частоты вращения.

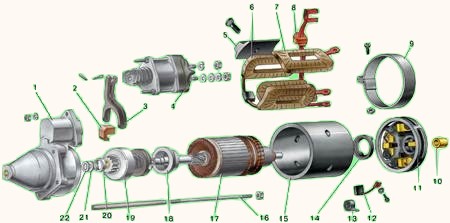

Детали стартера


1 – крышка стартера со стороны привода;
2 – резиновая заглушка;
3 – рычаг привода;
4 – тяговое реле;
5 – полюс статора;
6 – сервисная катушка обмотки статора;
7 – шунтовая катушка обмотки статора;
8 – резиновая заглушка;
9 – защитная лента;
10 – втулка крышки;
11 – крышка со стороны коллектора;
12 – щетка; 13 – пружина щетки;
14 – тормозной диск крышки;
15 – корпус;
16 – стяжная шпилька;
17 – якорь;
18 – ограничитель хода шестерни;
19 – обгонная муфта с шестерней привода;
20 – ограничительное кольцо;
21 –упорная шайба;
22 – регулировочная шайба



Рис. Детали задней части стартера


1 – щетка;

2 – пружина щетки;

3 – защитный кожух;

4 – стопорная шайба;

5 – регулировочная шайба;

6 – крышка со стороны коллектора
