Направленные токовые защиты линии (МТНЗ)

Совместное действие отсечки и АПВ

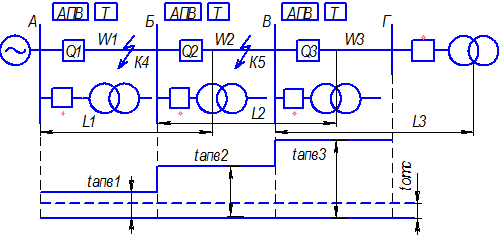

Токовая защита с поочередным и нарастающим АПВ

При КЗ в зоне совместного действия КЗ (III) работают обе отсечки, АПВ1, АПВ2, затем работает только 2-я отсечка.

АПВ1 - от КЗ К1

АПВ2 - от КЗ К2

АПВ3 - от КЗ К3

С нарастающим АПВ: t_апв - одинаковые

АПВ1 - трехкратное

АПВ2 - двукратное

АПВ3 - однократное

К5: отсечка, АПВ2, отсечка, АПВ2, отсечка окончательно отключает линию.

В зоне совместного действия: обе отсечки, АПВ1, АПВ2, обе отсечки, оба АПВ, обе отсечки, АПВ1.

К8: защита трансформатора и отсечка 2, АПВ2, включит линию W2 в работу.

Достоинства:

Минимальное время отключения КЗ

Недостатки:

Схема сложнее, чем предыдущая и выключатели находятся в более тяжелых условиях.

При К1: Q4 не может отключить линию, т.к. I_кз проходит 2 тока (ему не хватает коммутирующей мощности). Отсечка отключает Q2 → отключается линия W2 от ИП2, Q4 отключается МТЗ, АПВ включает 2ИП в работу и РП питается 2 источниками и КЗ локализовано.

Отсечка отстраивается от КЗ на обмотке ВН трансформатора (К2), тогда отсечка работает на протяжении W2.

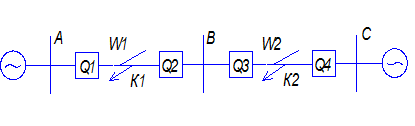

Направленные токовые защиты линии применяются в распределительных сетях с двухсторонним питанием, а также в сложных сетях с одним или несколькими ИП.

Направленной называется защита, действующая только при определенном направлении мощности КЗ.

При КЗ в любой точке сработают все защиты для этого: t₁ > t^→₂ > t₃;

t₄ > t^←₃ > t₂, т.о. к защитам 2 и 3 предъявляются противоречивые требования.

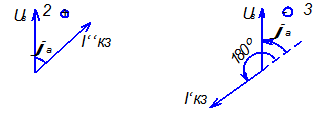

I_p = I`<sub>кз</sub> I<sub>p</sub> = I`_кз

U_p = U_в U_p = U_в

φ_p = 180 - φ_а φ_p = φ_а

I_p = I``_кз I_p = I`_кз

U_p = U_в U_p = U_в

φ_p = φ_а φ_p = 180 - φ_а

Поэтому в выключателях Q2, Q3 стоят МТЗ направленного действия. Она отличается от обычной тем, что вводится дополнительный орган, определяющий направление мощности КЗ - реле направления мощности, который реагирует на фазу тока КЗ относительно напряжения на шинах подстанции в месте установки комплекта защиты. Если направление мощности КЗ от шин к линии, то это «+» знак мощности КЗ и реле направления мощности, закрывая свои контакты, разрешает комплекту МТНЗ действовать, если направление мощности КЗ от линии к шинам, то «-» знак мощности и реле направления мощности блокирует комплект защиты.

В результате действия направленной защиты 2 и 3 комплект не нужно согласовывать, т.к. они развязаны с помощью направленного действия реле.

Комплект МТНЗ состоит из 3 органов: пускового, направления мощности, выдержки времени.
