Редактирование изображений

Не менее важными, чем команды ввода геометрических примитивов, являются команды редактирования, которые можно разделить на три группы:

□ преобразования объектов;

□ удаление выбранных объектов;

□ коррекции параметров и свойств объектов.

При использовании команд редактирования система запрашивает выбор одного или нескольких объектов для обработки. Этот комплект объектов называется набором выбора. Можно интерактивно добавлять объекты в комплект или убирать их из комплекта. Выбранные объекты система высвечивает на экране. Самым простым и эффективным является выбор (выделение) с помощью мыши. Выбор объектов осуществляется следующими наиболее распространенными способами:

□ поочередное указывание курсором на графические примитивы, подлежащие редактированию;

□ обрамление объектов рамкой, которая определяется указанием ее диагональных вершин, при этом выбранными будут объекты, которые полностью находятся внутри рамки;

□ обрамление объектов секущей рамкой, при котором выбранными являются не только целиком попавшие в рамку объекты, но и те, которые ею пересекаются.

Возможно выделение По типу определенных групп, таких как точки, отрезки, окружности, дуги, штриховки, текст, линейные размеры и т. д.

Команда По стилю кривой позволяет выделить кривые в соответствии с их стилем.

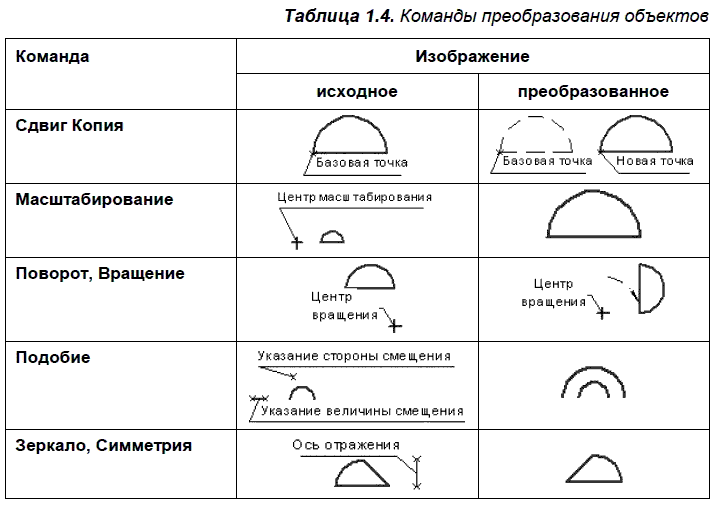

Команды преобразования объектов (табл. 1.4) включают в свой состав группы: аффинных преобразований, безразрывных деформаций и изменения формы фрагментов).

Команды удаления объектов в системе КОМПАС-3В LT V10 объединены в одном разделе меню. Удаляются следующие объекты:

□ выделенные объекты;

□ вспомогательные кривые и точки;

□ часть кривой;

□ часть кривой между двумя точками;

□ область;

□ фаска/ скругление;

□ содержание основной надписи;

□ все.

Команды коррекции параметров и свойств объектов. Двумерные редакторы предоставляют пользователю широкие возможности управления стилями объектов. В системе КОМПАС-3В LT V10 командой Изменить стиль можно изменить стиль кривых и штриховок.
