Расчет спускных устройств
|
|
|
|
 |
|
Решение. Условные проходы штуцеров и арматуры для выпуска воздуха принимаем согласно рекомендациям в методических указаниях. При диаметрах условного прохода труб тепловых сетей 100-150 мм диаметр штуцеров и арматуры для выпуска воздуха принимается равным 20 мм. Для определения условных проходов штуцера и арматуры для выпуска воды, определим диаметры этих устройств для каждой из примыкающей к нижней точке сторон трубопровода.

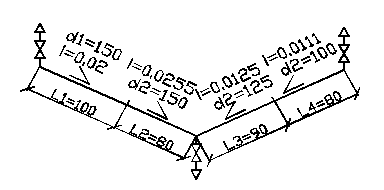

Выполним расчеты для левой стороны. Определим приведенный диаметр d red по формуле (95) учебного пособия.
Приняв коэффициент расхода для вентиля m = 0,0144, коэффициент
n = 0,72 при времени опорожнения не более 2 часов, определим диаметр спускного устройства для левой стороны d 1
Выполним аналогичные расчеты и для правой стороны. Диаметр спускного устройства для правой стороны d 2
Определим диаметр штуцера и запорной арматуры d для обеих сторон
Поскольку расчетный диаметр спускного устройства d =18 мм меньше рекомендованного d у=50 мм (см. рекомендации в методическом пособии), к установке принимаем штуцер с наибольшим диаметром из сравниваемых d у=50 мм.
|
|
|
|
|
