Гермоотсеки

Вырезы в фюзеляже.

Вырезы под двери, окна, фонари, люки, ниши шасси, боевой нагрузки нарушают замкнутость контура оболочки фюзеляжа и резко снижают ее крутильную и изгибную жесткость и прочность. Компенсировать эти потери можно путем создания по контуру выреза достаточно жесткой рамной окантовки. При малых размерах выреза такая окантовка создается в виде монолитной конструкции, получаемой штамповкой из листа или другими способами изготовления.

Большие вырезы окантовываются по торцам силовыми шпангоутами, а в продольном направлении усиленными лонжеронами или бимсами, которые не должны заканчиваться на границах выреза, а продолжаться за силовые шпангоуты (плечо В), обеспечивая жесткую заделку этих продольных элементов.

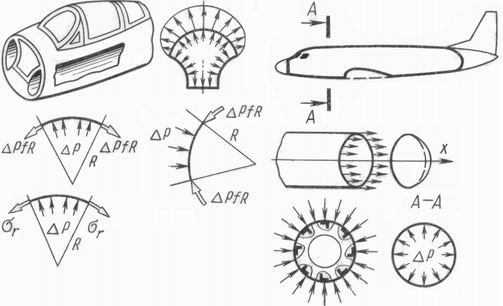

В гермокабинах при полете на больших высотах поддерживается избыточное давление до 40 - 60 КПа. Наиболее рациональной формой гермоотсека, обеспечивающей его минимальную массу, является сфера или немного уступающая ей по выгодности - цилиндр со сферическими днищами. Шпангоут в стыке цилиндра со сферическим сегментом за счет перелома обшивки испытывает достаточно большие сжимающие нагрузки и должен быть усилен. Обшивка в таких отсеках при нагружении избыточным давлением полностью избавлена от изгибных деформаций и работает только на растяжение.

Однако, по компоновочным соображениям иногда приходится отступать от этих рациональных форм, что неизбежно приводит к увеличению массы конструкции. Плоские и близкие к ним панели для обеспечения необходимой изгибной жесткости при восприятии избыточного давления должны иметь достаточно мощное подкрепление в виде продольных и поперечных ребер (балок) или изготавливаться в виде трехслойных конструкций.

В конструкциях герметичных отсеков должна быть обеспечена надежная герметизация по всем заклепочным и болтовым швам. Герметизация швов обеспечивается прокладыванием между соединяемыми элементами специальных лент, пропитанных герметиком, промазыванием швов невысыхающей замазкой, покрытием швов жидким герметиком с последующей горячей сушкой. В местах стыка листов обшивки используются многорядные заклепочные швы с малым шагом заклепок.

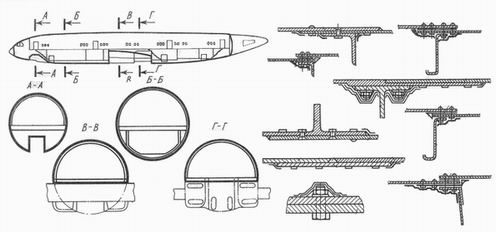

На показанных сечениях фюзеляжа жирными линиями обозначены границы герметизации, которые определяют места расположения плоских герметичных панелей.

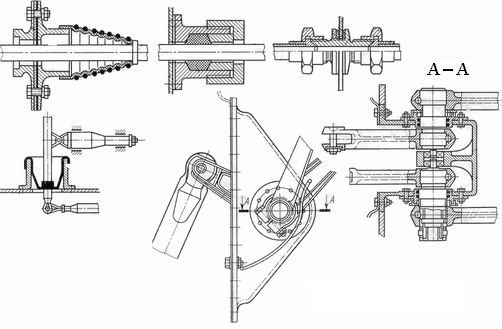

С помощью специальных гермоузлов обеспечивается уплотнение выводов проводки управления, трубопроводов, электрожгутов и т.п.

Особое внимание уделяется герметизации фонарей, люков, дверей, окон, что обеспечивается специальными уплотнительными устройствами в виде резиновых лент, жгутов, прокладок, надувных трубок.
