Рабочее пространство

Окна ArchiCAD

Рабочее место ArchiCAD

В центре экрана большое поле - Рабочее пространство, расчерченное конструкторской сеткой.

Со всех сторон это поле окружено линейками панелей, табло команд и инструментов.

Панели и Табло настраиваемые. Их можно закрывать,

“ доставать ” — пункт МЕНЮ Окно → Табло команд или Панели → выбор нужных Табло или Панелей,

перемещать в пределах экрана (рис.2) — подведите маркер мыши к началу панели, когда появится перекрестная стрелочка, захватите панель и перетяните её в нужное место экрана,

можно оставлять в них только те инструменты, команды и функции, которые необходимы нам при проектировании.

по умолчанию оно обычно называется “ Первый этаж ” и располагается на уровне 0,000)

Это и есть пространство для проектирования. Размеры его “условно бесконечны”.
Фон и размер ячеек сетки (по умолчанию установлен 2000×2000 мм) можно изменить.

Синие линии с треугольничками по центру и надписями Ф-01 …04 - маркеры “фасадов” или видов.

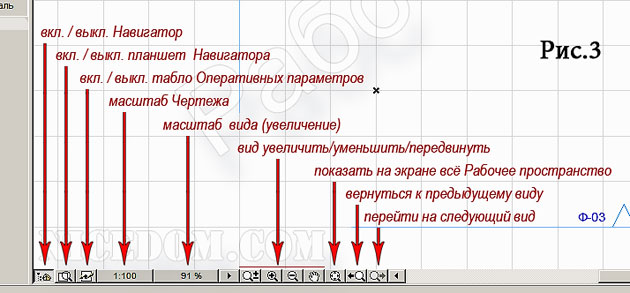

Теперь посмотрим в левый нижний угол Рабочего пространства Рис.3.
Здесь расположены кнопки масштабирования-навигации.

♦

МЕНЮ Расположено в самой верхней строке экрана.

Всё (или почти всё), что находится в этой строчке, можно вынести на рабочий стол в виде пиктограмм табло команд.

Меню содержит следующие пункты:

Файл
Позволяет открывать и сохранять проекты, работать с файлами библиотек, управлять экспортом - импортом, печатать и выводить проекты на плоттеры…

Редактор
Содержит команды редактирования элементов проекта.

Вид
Из этого пункта меню устанавливаются и регулируется всё, что мы видим в окнах программы: параметры вывода чертежей на экран, параметры сетки (размеры ячеек, цвет фона и линий сетки), управление позиционированием курсора и вид 3D элементов.

Конструирование
В этот пункт меню собраны команды по 3D конструированию.
Пользователям, юзающим архикад в 2D, это пункт меню вообще не интересен.

Документ
Пункт содержит все команды, необходимые для документирования проекта. Начиная с проверки правописания и заканчивая вёрсткой чертежей в альбом (комплект) с последующим переводом комплекта в формат PDF.

Параметры
Отсюда можно управлять самыми разнообразными параметрами.
Отсюда устанавливаются реквизиты элементов (все возможные виды линий, штриховок, многослойных конструкций и материалов), отсюда же настраивается интерфейс программы и единицы измерения в проекте.

Teamwork
Пункт меню для тех, кто работает в групповых проектах.
Для “индивидуалов” это пункт меню не нужен.

Окно
Работает так же, как и подобные пункты меню в других программах под Windows.
Здесь отображаются все открытые в программе окна (в том числе, окна панелей и табло команд).

Ниже Меню располагается ТАБЛО КОМАНД СТАНДАРТ.
Здесь собраны кнопки быстрого доступа ко многим наиболее часто используемым функциям Меню (почти из всех пунктов).
В той же строке - Мини-навигатор (усеченная версия Навигатора, расположенного справа от Рабочего пространства)

Слева расположена ПАНЕЛЬ ИНСТРУМЕНТОВ.
На ней пиктограммами изображены все возможные инструменты программы, которыми мы можем пользоваться при проектировании:
- инструменты для 3D-проектирования,
- инструменты для плоского или 2D-проектирования,
- инструменты образмеривания
- инструмент установки камер в сцене,
- сетка,
-инструмент расстановки источников света,
…

Для установки параметров инструментов существует панель ИНФОРМАЦИОННОЕ ТАБЛО.

Оно находится ниже табло Стандарт, над самым Рабочим пространством.

Каждый из инструментов имеет некие настраиваемые параметры.
Например, стена имеет высоту, толщину, начальную отметку высоты, материал, покрытие…. и ещё с дюжину разных изменяемых параметров.
Или, скажем, такой простой инструмент, как линия. Она может быть одиночной или связанной с несколькими другими линиями в прямоугольник, у неё может быть разный цвет, толщина, слой…

Именно в этом табло имеется возможность настроить параметры нужного нам инструмента.

ПАНЕЛЬ НАВИГАТОРА позволяет в пару кликов открыть любое окно проекта.
В данном случае мы находимся в окне Рабочего пространства, которое названо в открытом сейчас проекте 1. Первый этаж.
